Принцип работы бойлера косвенного нагрева
Содержание статьи
Что такое бойлер косвенного нагрева и какие они бывают
Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.
Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

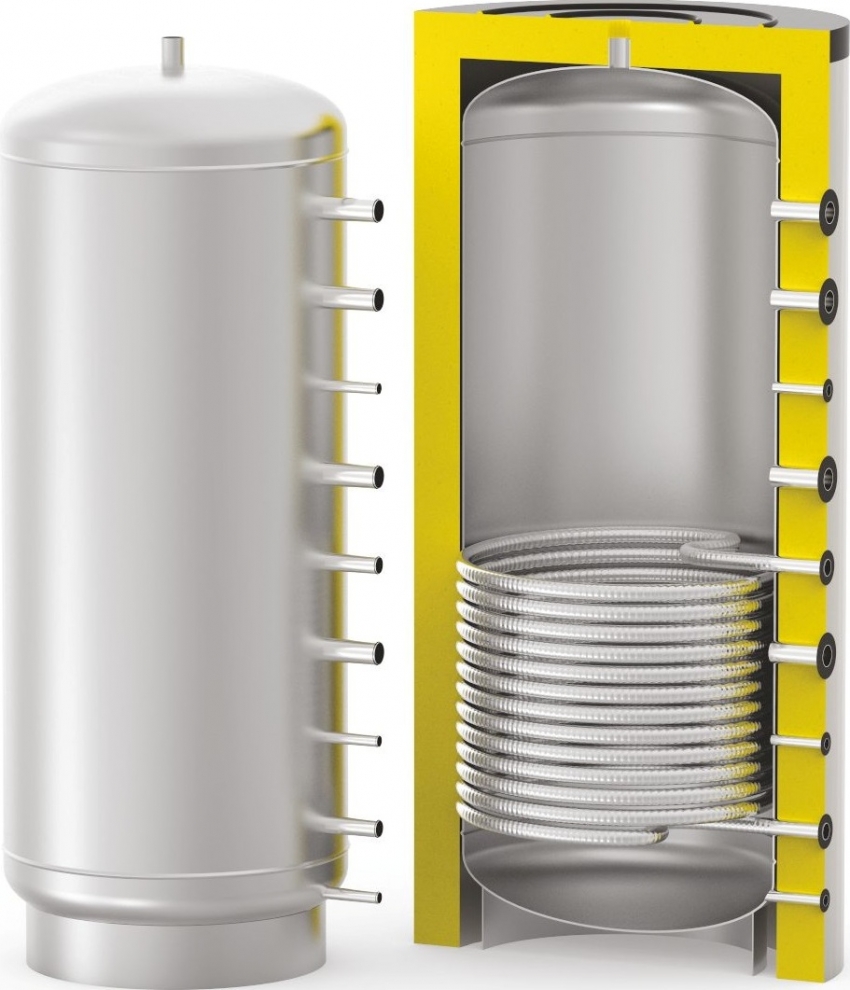

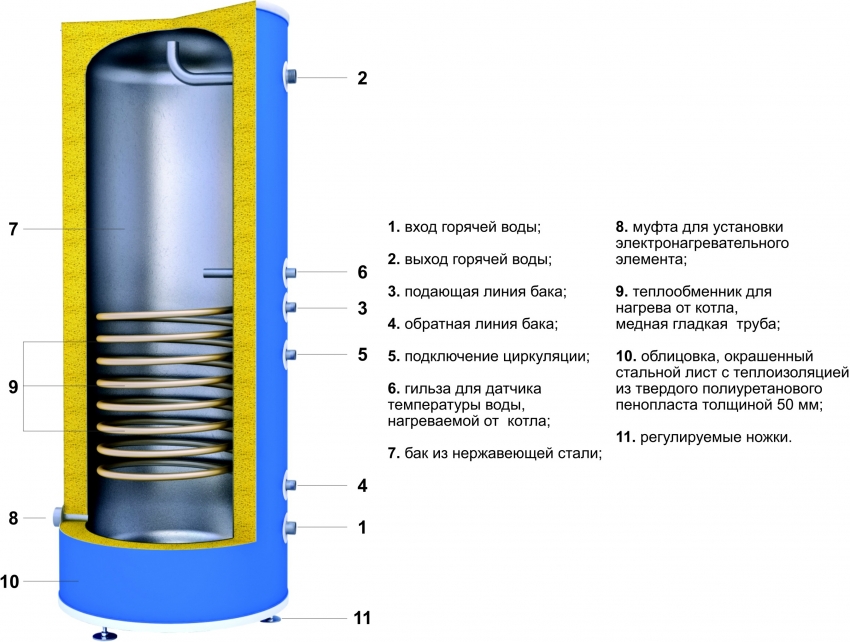

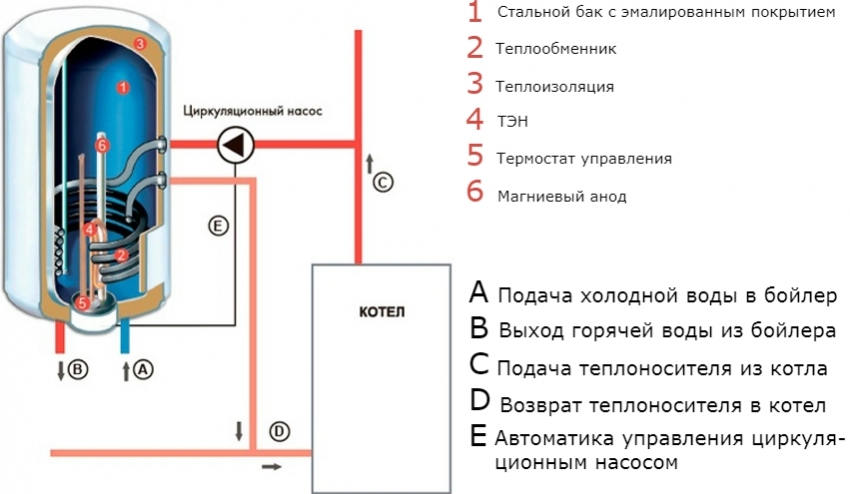

Устройство бойлера косвенного нагрева
Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.
Виды
Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).
Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.
Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.
К каким котлам можно подключать
Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

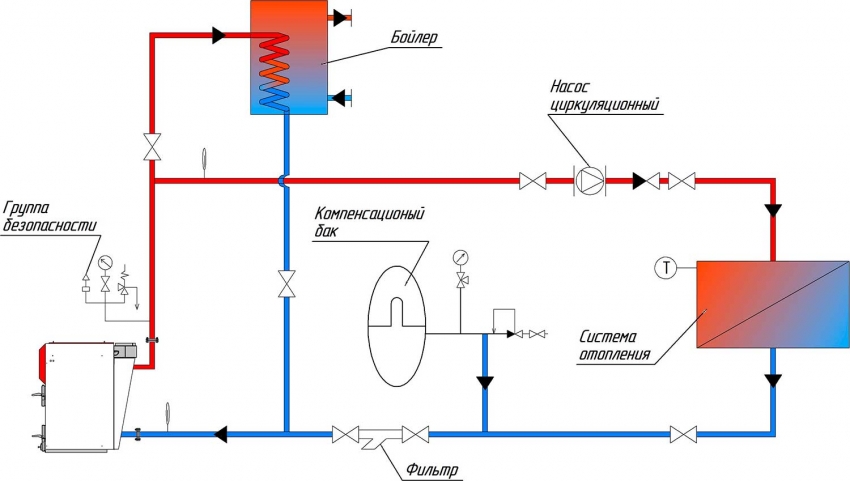

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев
Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

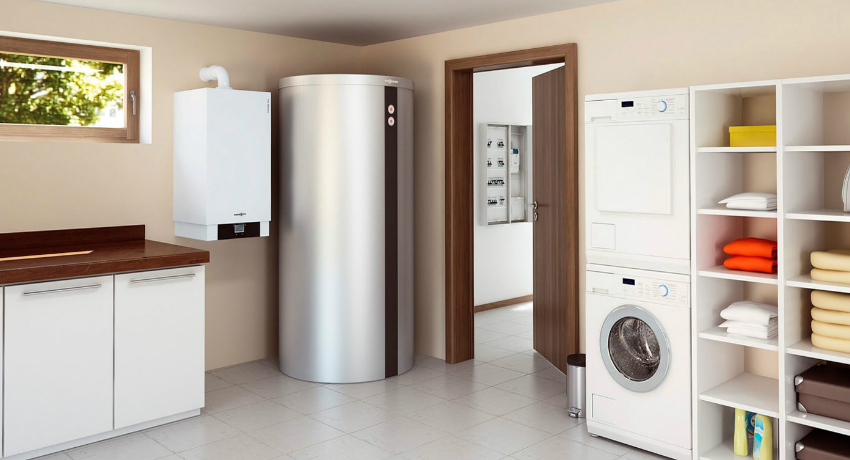

Формы баков и способы установки

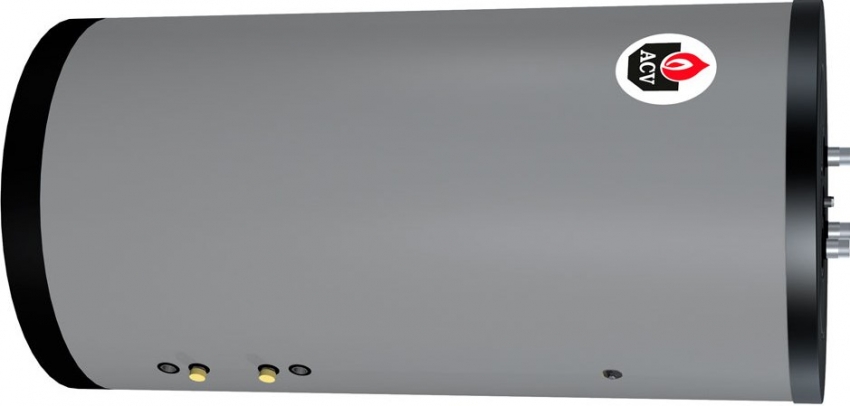

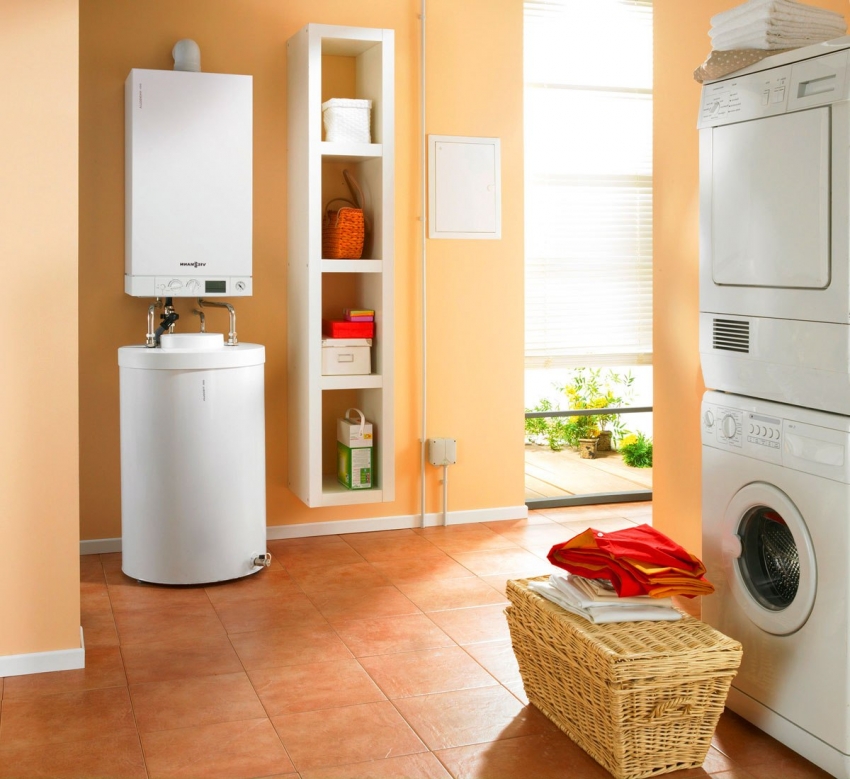

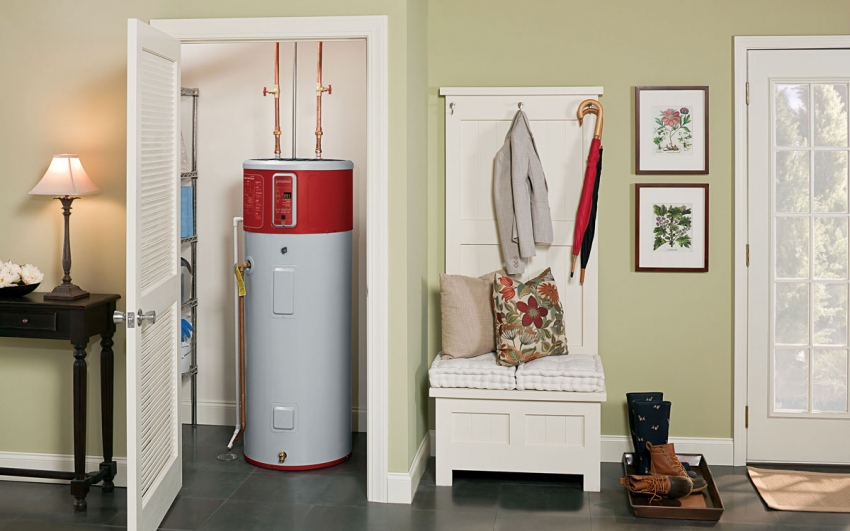

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.
Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

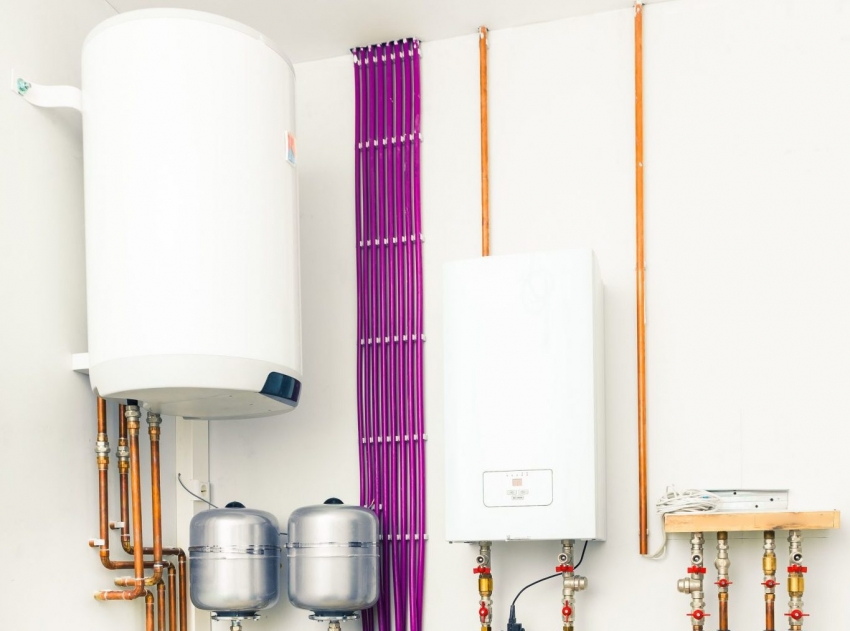

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров
При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.
Нюансы устройства обвязки

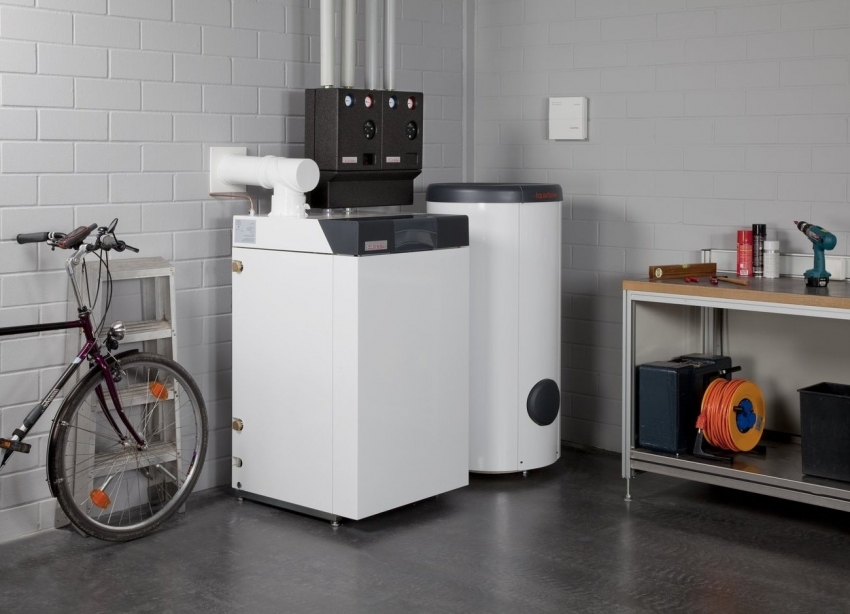

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.
В любом случае, для нормальной работы приборов придется выполнить ряд правил:
- правильно выбрать место установки – как можно ближе к котлу;
- обеспечить ровную поверхность для монтажа бойлера;
- для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
- оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
- для защиты от противотока на трубах подачи воды установить обратные клапаны;
- улучшить качество воды путем врезки фильтров;
- грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.
В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.
Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой
При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.
Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:
Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
Как правильно выбрать бойлер
Важными характеристиками бойлера косвенного нагрева являются:
- объем;
- материал змеевика;
- материал бака;
- материал утеплителя;
- наличие дополнительного ТЭНа и альтернативных источников нагрева.
Объем бойлера
Выбирать объем бойлера нужно исходя из мощности вашей отопительной системы, поскольку именно на нее приходится нагрузка нагрева воды. Если вы купите агрегат, объем которого слишком велик, то существует вероятность того, что ваша система отопления может не справиться с ним. Это чревато тем, что температура воды в приборах отопления будет мала для обогрева помещения. Для того чтобы не прогадать, нужно узнать объем теплоносителя бойлера, он должен быть не более 30-40% объема воды в отопительной системе, иначе ее производительность будет заметно страдать.

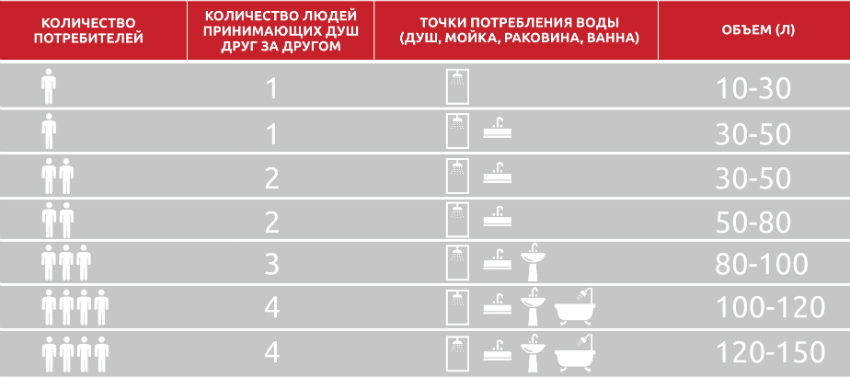

Какой объем бойлера нужен для вашей семьи, очень просто определить. В среднем на человека приходиться 60-80 литров для принятия душа. Нагрев 200 литров происходит около 6 часов. Исходя из этих цифр нужно брать объем бойлера, которого хватит на покрытие нужд семьи, с учетом времени до следующего нагрева.
Материалы

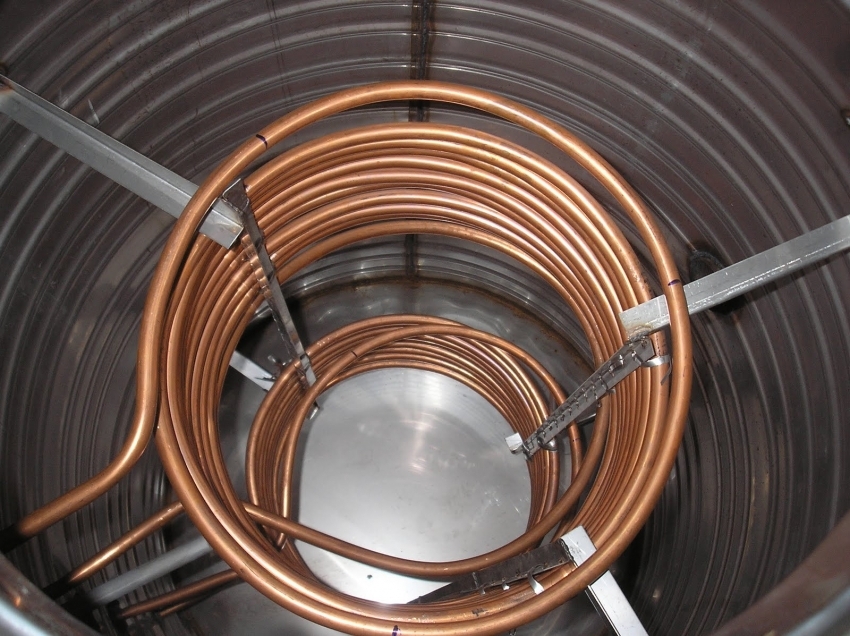

Одной из важнейших частей бойлера является змеевик, поэтому нужно заранее поинтересоваться о том, из чего он изготовлен. Дешевые модели имеют стальной змеевик, который просто приварен к баку. В более дорогих моделях он съемный и выполнен из латуни, что намного лучше по многим параметрам. Тем более что съемный вариант можно демонтировать и почистить от накипи.
Из чего выполнен бак также очень важно, поскольку частая проблема любого водонагревателя – протечка. Недорогие модели имеют внутри слой эмали, но она быстро образует трещины от перепада температур. А это, в свою очередь, чревато скорой коррозией металла
Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода
А это, в свою очередь, чревато скорой коррозией металла. Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода.
Качество утеплителя также немаловажный фактор эффективности такой системы. Иногда используют обычный поролон, но он проигрывает по многим пунктам. Лучше всего, если в качестве теплоизоляции использован полиуретан и подобные ему материалы.
Другие параметры
Кроме того, что бойлер может иметь два источника косвенного нагрева воды, также он может быть оснащен ТЭНом, как источником тепла вне отопительного сезона. Такие конструкции намного дороже обычных, но они крайне практичны.
Тип бойлера может быть двух видов: настенный или напольный. Он должен соответствовать типу отопительной системы. Так, если система настенная, то и бойлер должен быть такого типа. Настенными могут быть только модели, объем которых менее 200 литров.

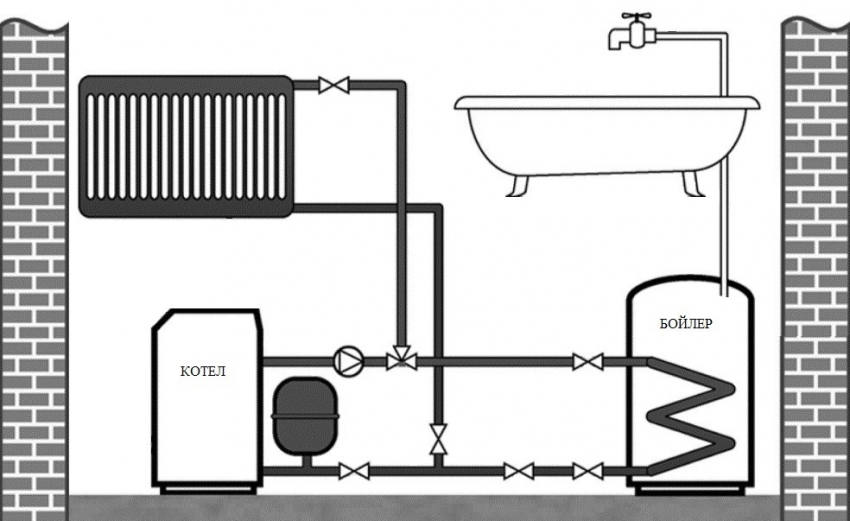

Схема подключения
Для правильного подключения нагревательного агрегата своими руками, необходимо знать основные схемы разводки бойлеров.
Подключение заключается в подведении к бойлеру теплоносителя (он должен входить в теплообменник через верхний патрубок) и его вывода, а также, врезки устройства в систему водоснабжения. Поступление холодной воды должно осуществляться через патрубок, установленный на нижней части емкости, а вывод горячей – через верхний.
Такая схема подключения позволяет получить наибольший коэффициент полезного действия для конкретной модели устройства.
Типовые схемы для подключения:
- С использованием трехходового канала. Принцип работы такой системы состоит в том, что теплоноситель системы обогрева дома, может проходить по двум магистралям (основной, проходящей от котла к радиаторам и дополнительной – через косвенный бойлер). Управление потоками осуществляется при помощи трехходового клапана, управляемого термостатом. Изначально, при заполнении емкости холодной водой, клапан направляет поток теплоносителя через теплообменник бойлера, при достижении температуры в баке заданной, термостат переключает клапан и отопительная система работает напрямую, на радиаторы. Процесс переключения циклически повторяется при снижении температуры воды. Данная схема обеспечивает экономный режим отбора тепла от теплоносителя и позволяет сохранять температуры воды в бойлере на заданном уровне.
- С двумя насосами.
От емкости отходят несколько магистральных линий, оснащенных каждая своим насосом, что позволяет поддерживать требуемое давление для каждой магистрали (для теплого пола – высокое, а для точек подачи горячей воды – низкое).
- С гидравлической стрелкой. При подключении устройства к сложным магистралям (много контуров с различным давлением, бытовые точки, теплый пол и т.п.). Специальные балансировочные вентили позволяют избежать перепадов давления в системе, поддерживая его неизменным на всех участках магистрали. Смонтировать и настроить такую систему не под силу домашнему мастеру, так как для проведения работ потребуется специальный инструмент и специфические навыки, поэтому при реализации такой схемы, рекомендуется обратиться к специалистам.
- С рециркуляцией. В некоторых моделях нагревательных агрегатов, допускается введение рециркуляционной магистрали. Постоянно текущая горячая вода прокачивается через емкость бойлера. Подобная система хоть и требует затрат на работу рециркуляционного насоса, но при этом позволяет пользоваться горячей водой сразу после открытия крана, без слива холодной.
Источник
БОЙЛЕР КОСВЕННОГО НАГРЕВА-140л.Обвязка .Термосмесительный узел на 65*С
Принцип работы бойлера косвенного нагрева
Как выбрать бойлер косвенного нагрева (2019)
Бойлеры косвенного нагрева, как и прочие водонагреватели, предназначены для организации систем горячего водоснабжения. Однако долгое время они не пользовались особой популярностью, сильно уступая электрическим бойлерам и газовым колонкам.
Бойлеры косвенного нагрева дороже электрических и газовых аналогов, да и установка их связана с некоторыми сложностями. Однако рост цен на энергоносители, затянувшийся кризис и возрастающая техническая грамотность владельцев загородного жилья потихоньку увеличивают спрос к этому виду водонагревателей, ведь у них есть множество плюсов:
— Экономичность. По сравнению с электрическими бойлерами, греющийся от газового котла «косвенник» дает (в зависимости от местных тарифов на газ и электричество) экономию в 3-10 раз. Если же сравнивать с отдельным газовым бойлером или газовой колонкой, то бойлер косвенного нагрева выгоднее тем, что не требует изменения газового проекта и отдельного дымохода.
— Долговечность. У бойлеров косвенного нагрева отсутствует высокотемпературный нагревательный элемент, прогар которого является самой распространенной причиной поломки водонагревателя. Теплообменник бойлера косвенного нагрева обрастает накипью намного медленнее и это не представляет для него особой опасности.
— Использование бойлера косвенного нагрева является самым простым способом организации ГВС (Горячего ВодоСнабжения) при использовании нестандартных источников тепла – солнечных панелей, тепловых насосов и т.п.

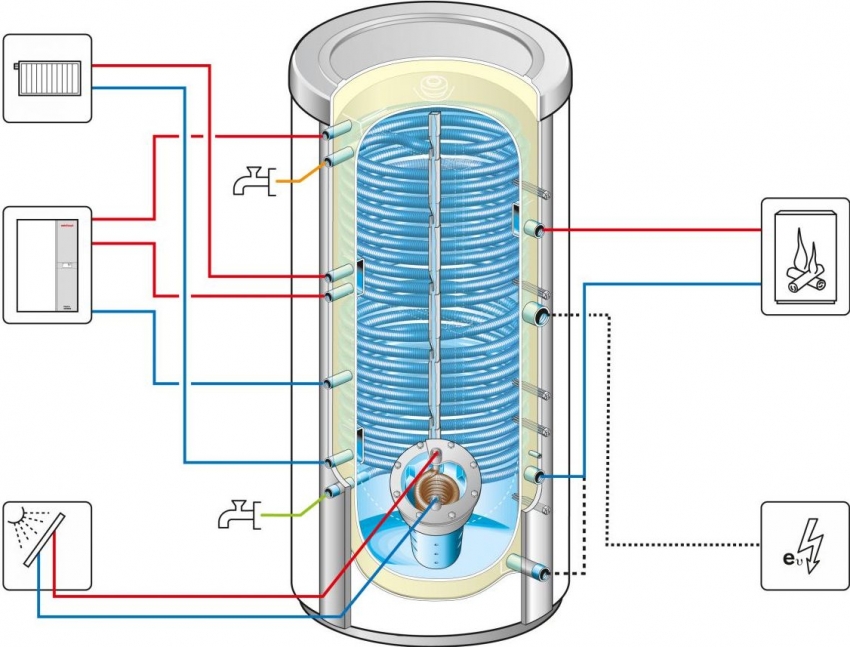

Образец устройства системы ГВС на основе солнечного коллектора и бойлера косвенного нагрева. |
— Бойлер косвенного нагрева наиболее удобен при организации системы ГВС с рециркуляцей (о них будет чуть ниже), набирающей все большую популярность в частных домах и коттеджах.
Есть у бойлеров косвенного нагрева и минусы. Кроме высокой цены и внушительных габаритов можно отметить относительно невысокую производительность, связанную с низкой температурой теплоносителя и зависимость от внешнего источника тепла. Последнее обстоятельство может вызвать некоторые затруднения летом при отоплении с помощью газового котла. Котел должен быть подготовлен для использования в паре с бойлером, иметь соответствующие настройки и возможность подключения к датчику температуры в бойлере, иначе эффективность работы системы будет снижена.
Для снижения зависимости от внешнего источника тепла, многие бойлеры комплектуются ТЭНами, позволяющими поддерживать температуру воды в бойлере при прекращении подачи горячего теплоносителя в теплообменник.
Устройство бойлеров косвенного нагрева
Устроен бойлер косвенного нагрева весьма просто – внутри бака проходит спиральный теплообменник, по которому циркулирует теплоноситель от источника тепла (обычно – газового котла). Теплоносителем может быть как дистилированная вода, так и специальные жидкости (этиленгликоль, пропиленгликоль, антифриз и т.д.). Задача теплоносителя — эффективно перенести тепло от его источника (котла) до бойлера.
Теплообменников может быть больше одного – такие бойлеры позволяют использовать несколько источников тепла одновременно. К примеру, солнечных панелей может быть недостаточно для прогрева воды, тогда можно подключить ко второму теплообменнику газовый котел, «добирающий» требуемое тепло.
Кроме патрубков для теплоносителя, для горячей и поступающей холодной воды, могут быть также патрубки для рециркуляции и для установки датчика температуры.

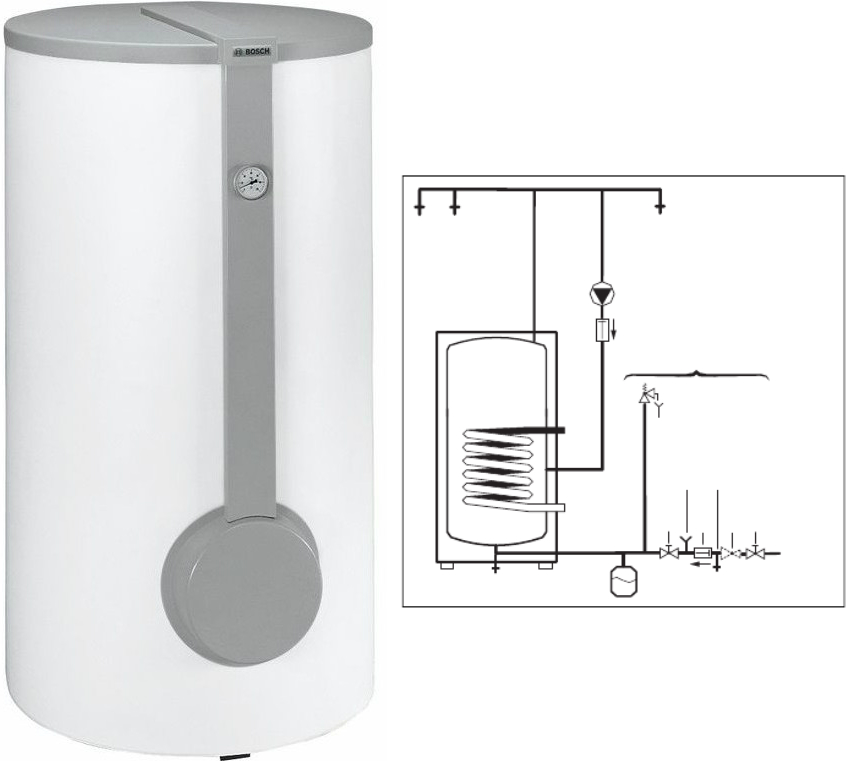

Горячее водоснабжение с рециркуляцией
Случалось ли вам, открыв кран, ждать, когда вода «потеплеет»? Стоящая в трубах вода, разумеется, остывает, и чем водонагреватель расположен дальше от точки разбора, тем дольше приходится ждать горячей воды. При этом литры (а то и десятки литров) воды без пользы утекают в канализацию. Система ГВС с рециркуляцией полностью решает эту проблему – в ней горячая вода движется по трубам постоянно, температура её всегда остается высокой и теплая вода из крана появляется мгновенно. И именно бойлеры косвенного нагрева позволяют организовать такую систему с минимальными затратами и максимальной эффективностью.
При организации системы ГВС с рециркуляцией на основе бойлера косвенного нагрева и газового котла в отопительный период дополнительные затраты будут только на питание циркуляционного насоса. Разумеется, горячие трубы ГВС отдадут некоторое количечтво тепла в дом, но это значит, что отопительным батареям останется меньше работы. Произведенное котлом тепло, в итоге, все равно остается в доме и внедрение рециркуляции горячей воды увеличения расхода газа (чего некоторые опасаются) не вызывает.
Характеристики бойлеров косвенного нагрева
Наличие опции «рециркуляция» говорит о том, что бойлер подготовлен к использованию в системе ГВС с рециркуляцией, проще говоря, имеет патрубок для «обратки». Бойлеры без такого патрубка тоже можно использовать в системе с рециркуляцией, но это потребует усложнения обвязки (трубопровода и запорных устройств) бойлера и немного снизит эффективность системы.
Полезный объем бака является важным параметром для любого накопительного водонагревателя. Чем объем больше, тем больше членов вашей семьи смогут умыться, принять душ или ванну без повторного прогрева бойлера. Температура горячей воды в бойлере косвенного нагрева обычно ниже, чем в накопительных электронагревателях, поэтому и объем его должен быть больше.
С увеличением объема бака увеличивается и время, необходимое для его нагрева. Сколько конкретно времени потребуется – зависит от множества параметров – от объема бойлера, разницы температур нагреваемой воды, температуры теплоносителя, его расхода и т.д. Если в паспортных данных котла не приведено время нагрева, то его можно примерно вычислить по формуле.
где Т – время прогрева в часах, V-объем бака в м3, Δt – перепад температур, W- тепловая мощность бойлера в кВт, 0,00117 – коэффициент для согласования единиц измерения. Однако имейте в виду, что приводимая в параметрах тепловая мощность бойлера зависит от температуры теплоносителя и горячей воды – для расчета паспортной мощности чаще всего берутся значения 80°С и 45°С соответственно. Но могут быть и другие величины и при сомнениях следует обратиться к документации на бойлер. При изменении любой из температур значение тепловой мощности бойлера также меняется. Некоторые производители приводят таблицы со значениями тепловой мощности для различных температур теплоносителя и горячей воды.
Пример таблицы, отражающей зависимость тепловой мощности от температуры горячей воды, температуры и расхода теплоносителя. Бойлеры косвенного нагрева Buderus Logalux. |
Если же такой таблицы в руководстве нет, время прогрева можно оценить только примерно – чем ниже температура теплоносителя и чем выше температура горячей воды, тем дольше будет прогреваться бойлер.
Способ нагрева определяет, каким образом греется вода в бойлере. Все бойлеры косвенного нагрева используют, как следует из названия – косвенный способ, когда нагрев производится протекающим через бойлер теплоносителем. Однако многие бойлеры снабжены также ТЭНом, осуществляющим электрический нагрев воды в бойлере. Кроме ого, большинство моделей без ТЭНа позволяют его последующую установку в специальный патрубок или в ревизионное отверстие.
ТЭН может быть полезен в следующих случаях:
— Если температура теплоносителя непостоянна, ТЭН позволяет установить и поддерживать точную температуру горячей воды в бойлере.
— Если температуры теплоносителя от основного источника тепла недостаточно для прогрева бойлера, например, при использовании солнечных панелей или теплового насоса. В этом случае ТЭН используется для «догрева» воды до нужной температуры.
— При отключении основного источника тепла на ремонт, профилактические работы или просто на лето. В этом случае ТЭН используется для прогрева всего объема воды. Но имейте в виду, что мощность ТЭНа обычно в разы меньше мощности, обеспечиваемой теплообменником, поэтому скорость прогрева при использовании одного лишь ТЭНа снизится в разы. Чтобы определить время прогрева всего бойлера, можно воспользоваться той же формулой:
где W – мощность ТЭНа. Ну и ни о какой экономии в таком режиме работы говорить, конечно, не приходится. При неработающем теплообменнике бойлер косвенного нагрева с ТЭНом превращается просто в дорогой накопительный электроводонагреватель, поэтому долгое время его так эксплуатировать не стоит.
Площадь теплообменника влияет на его тепловую мощность. Разные производители могут использовать различные значения расхода теплоносителя, температур теплоносителя и горячей воды при подсчете тепловой мощности. Поэтому этот параметр может оказаться полезен при сравнении двух моделей с примерно одинаковым значением тепловой мощности. В одинаковых условиях модель с большей площадью теплообменника обеспечит большую мощность.
Максимальная температура нагрева определяет температуру горячей воды, при которой не происходит повреждения внутреннего покрытия бака. Сама температура нагрева зависит исключительно от температуры теплоносителя. Не рекомендуется греть бойлер теплоносителем с температурой большей, чем максимальная температура нагрева.
Покрытие внутреннего бака необходимо для его защиты от коррозии. Лучше всего защищены от неё баки из нержавеющей стали, но они и стоят дороже остальных. Слабое место таких баков – сварной шов, который часто выполняется металлом, подверженным коррозии.
Баки с эмалевым покрытием и покрытием из биостеклофарфора (стеклокерамикой, являеюшейся разновидностью эмали) уступают «нержавейке» в устойчивости к механическим повреждениям – малейшая деформация бака приводит к появлению трещин в покрытии и, как следствие, быстрому появлению очагов коррозии. Поэтому при покупке бойлера с эмалированным баком надо тщательно осматривать корпус на отсутствие вмятин и впоследствии беречь бойлер от ударов.
Кроме того, качество покрытия может быть разным, и эмали разных моделей могут сильно отличаться по прочности и долговечности.
Многие производители для дополнительной защиты бака от коррозии устанавливают в него магниевый анод. Магний взаимодействует с кислородом воды, защищая металл бака от его воздействия. Магниевый анод защитит бак даже при повреждении покрытия, но он требует периодической замены – раза в 1-2 года.
При подборе бойлера обратите внимание на максимальное допустимое давление горячей воды и давление теплоносителя. Допустимое давление горячей воды должно быть с некоторым (1,5…2 кратным) запасом выше максимального давления в магистрали холодной воды. Если в системе ХВС часты гидроудары, рекомендуется поставить на входе в бойлер редуктор давления.
А допустимое давление теплоносителя должно соответствовать параметрам источника тепла. Ни в коем случае значение этого параметра не должно быть ниже уставки (заданного значения давления, при котором происходит срабатывание клапана) предохранительного клапана котла – это может привести к разрыву бойлера.
Варианты выбора бойлеров косвенного нагрева
Для обеспечения горячей водой семьи в 2-3 человека, выбирайте среди бойлеров с полезным объемом 80 – 150 л.
Для семьи в 4-6 человек объем бака потребуется побольше – 200 – 300 л.
Если вы хотите, чтобы вода в кране была горячей сразу после того, как вы его открыли – вам нужна система ГВС с рециркуляцией и бойлер косвенного нагрева с соответствующей опцией.
Наличие ТЭНа в бойлере косвенного нагрева гарантирует наличие горячей воды, даже если основной источник тепла по каким-то причинам будет отключен или окажется неспособен нагреть воду до нужной температуры.
Бойлер с магниевым анодом проработает дольше за счет дополнительной защиты от коррозии – только не забывайте его периодически менять.
Источник
БКН — (Бойлер Косвенного Нагрева) Как работает и как обвязать
Как выбрать и подключить накопительный бойлер косвенного нагрева
Бойлер косвенного нагрева: принцип работы, выбор модели и особенности монтажа
Без горячей воды трудно себе представить комфортные условия проживания. Но к работе водоснабжения возникает множество нареканий. В квартиры многоэтажных зданий крупных городов горячая вода нередко подаётся с перебоями. В этом случае выручит бойлер косвенного нагрева: принцип работы данного агрегата достаточно прост, и создать его возможно даже своими руками. Но сразу необходимо сказать: что, такое оборудование предусматривает подключение к системе отопления.

Бойлер косвенного нагрева позволяет экономить на электричестве, используя теплоноситель отопительной системы
Содержание
Что такое бойлер косвенного нагрева и для чего он нужен
Бойлером принято называть нагреватель или бак, снабжающий квартиру или дом горячей водой. В целом, различают 2 вида подобных агрегатов: прямого и косвенного нагрева. Основным отличием последнего варианта водонагревателя является то, что этот бойлер выделяет тепло, продуцируемое системой отопления. Внешний вид бака косвенного нагрева вызывает ассоциацию с бочкой. Но на современном рынке можно найти модели, имеющие форму куба или параллелепипеда. Первые, будучи выполненными с котлом косвенного нагрева в едином стиле, устанавливаются обычно прямо под ним. Такое решение обеспечивает экономию места в подсобном помещении.

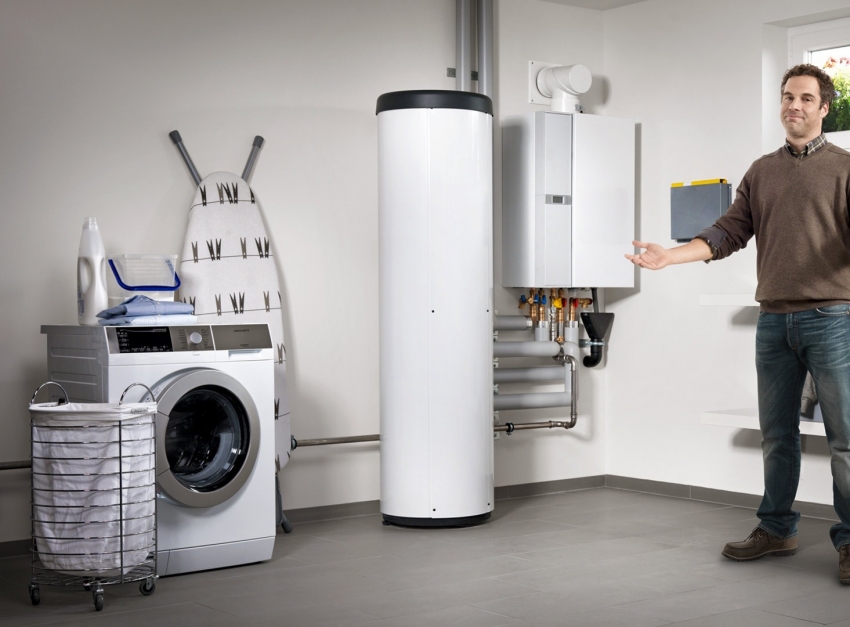

Бойлер косвенного нагрева может быть подключен как к газовому, так и электрическому котлу
Бойлер косвенного нагрева: принцип работы
Подаётся вода в агрегат на 2 контура. Первый – нагревательный, который подключается к системе отопления жилого помещения. Во втором происходит нагрев воды, поступающей из водопровода и впоследствии распределяющейся на точки водозабора.
Реализуются контуры нагрева в рассматриваемом агрегате двумя методами:
- «бак в баке». Из названия понятно, что это такой бойлер косвенного нагрева, конструкция которого предусматривает формирование контура за счёт размещения в основном баке стальной ёмкости меньшего размера;
- в основном баке монтируется змеевик.

Схема подключения бойлера косвенного нагрева
Оба контура подсоединяются параллельно к системе отопления жилья. Теплоноситель попадает из неё в котёл по трубопроводу. Для организации эффективной циркуляции теплоносителя такой трубопровод обязательно обустраивается насосно-смесительной системой.
Полезный совет!При покупке бойлера для газового котла оцените мощность последнего агрегата. Её должно хватать для обеспечения одновременной работы системы отопления и включенного на обогрев бойлера.
Холодная вода подаётся в ёмкость для нагрева, а горячая вода отбирается потребителями. Следует учитывать, что такой бойлер косвенного нагрева многие производители выпускают с несколькими теплообменниками. Подобная конструкция работает эффективнее, но в продаже встречаются крайне редко.
Плюсы и минусы бойлера для горячей воды косвенного нагрева
К плюсам технического решения, реализуемого данным прибором, можно отнести:
- в отопительный сезон проводка не перегружается, поскольку аппарат работает не от электросети;
- и теплоноситель, и внутренняя система нагревателя в контакт с водопроводной водой не вступают. Отсюда следует, что такой бойлер косвенного нагрева прослужит продолжительный срок;
- горячая вода начнёт поступать в кран непосредственно после запуска агрегата, потому что в основу его работы заложен процесс рециркуляции;

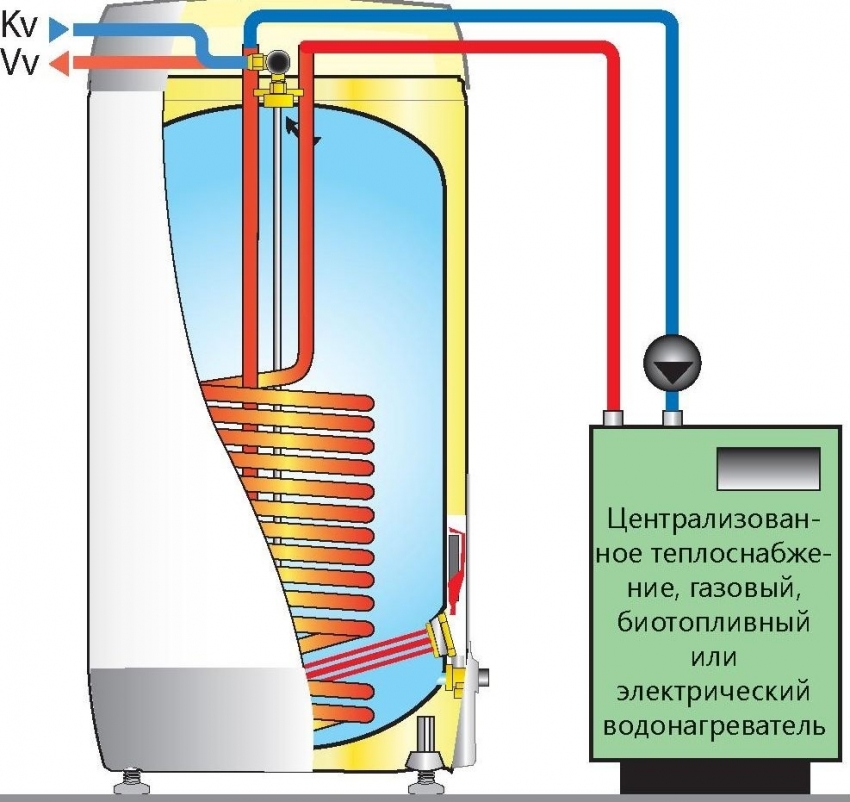

Схема устройства конструкции бойлера косвенного нагрева
- грамотно спроектированная на базе данного устройства система нагрева воды будет работать эффективно при оптимальном объёме затрат на стадии эксплуатации.
Но здесь не обошлось и без недостатков. Из таковых эксперты выделяют:
- установка бойлера косвенного нагрева с рециркуляцией требует проведения значительных подготовительных работ, требующих немалых финансовых расходов, что отрицательно скажется на семейном бюджете;
- стоит котёл этого типа намного больше, чем электрические или газовые аналоги;
- на первоначальный нагрев воды требуется порядка 1-2 часов. В течение этого периода времени качество работы отопительной системы может заметно ухудшиться;
- купив по приемлемой цене 100-литровый бойлер косвенного нагрева, для его установки вам придётся выделить отдельное помещение. Дело в том, что даже при, казалось бы, не таком большом объёме внутренней ёмкости, внешние габариты такого устройства весьма внушительны. Не говоря уже о 200-литровом бойлере косвенного нагрева. А ведь промышленность выпускает даже 300-литровые образцы;

Одним из недостатков использования бойлера косвенного нагрева является возможность снижения эффективности отопительной системы
- обеспечение дома горячей водой зависит от того, работает ли в настоящий момент система отопления. Но по понятным причинам в летнюю пору года необходимости в ней нет. Из этой ситуации есть два следующих выхода: монтаж индивидуальной системы подачи теплоносителя, обслуживающей только бойлер, либо установка комбинированного бойлера косвенного нагрева с электрическим ТЭНом.
На последнем варианте остановимся несколько подробнее. Самый недорогой и по этой причине ставший традиционным в бойлере является медный ТЭН. Однако по причине интенсивного формирования накипи при больших температурах в жёсткой воде он быстро выходит из строя. Помимо того, эти отложения уменьшают степень теплоотдачи ТЭНа, вследствие чего повышается расход электроэнергии.
Полезный совет!Покупка комбинированного бойлера косвенного нагрева с «сухим» ТЭНом позволит сэкономить на оплате счетов за электричество.

Подключение бойлера косвенного нагрева — это вмешательство в системы отопления и водоснабжения, поэтому прежде чем принять решение о приобретении прибора, стоит проконсультироваться со специалистами
Изготавливается такой электронагревательный элемент из керамики. А назвали ТЭН «сухой» потому, что он заключён в стальную колбу. То есть, прямой контакт с водой отсутствует, и, соответственно, накипь не формируется. Наличие такого обрамления приводит к увеличению площади теплоотдачи и к снижению интенсивности остывания. Именно поэтому электроэнергии для работы бойлера комбинированного нагрева с «сухим» ТЭНом требуется меньше.
Подключение накопительного бойлера к газовому котлу
Нагревать воду в рассматриваемом агрегате можно с использованием газового или твёрдотопливного котла, солнечного водонагревателя либо теплового насоса. При этом его работа возможна в связке с отопительным оборудованием двух типов: одно- и двухконтурным.
Согласно стандартной схеме обвязки бойлера косвенного нагрева его подсоединяют к отопительной системе, а также к веткам горячего и холодного водоснабжения. Холодная вода при этом поступает снизу, горячая вода отводится из находящейся сверху бака ёмкости, а вот точка рециркуляции располагается в середине бойлера. Направление движения нагретого теплоносителя обратное – сверху вниз. То есть от газового котла он поступает в находящийся сверху патрубок водонагревателя, а возвращается в трубопровод отопления по нижнему патрубку агрегата.

Принцип действия и подключения бойлера косвенного нагрева к котлу
Благодаря такой схеме подключения бойлера косвенного нагрева, КПД этого устройства повышается. Ведь тепло сначала передаётся нагретым слоям воды.
Особенности подключения бойлера косвенного нагрева к двухконтурному котлу
Чтобы бойлер успешно работал в тандеме с агрегатом отопления, имеющим контур горячего водоснабжения, применяется трёхходовой клапан. Он распределяет поток теплоносителя между дополнительным контуром водоснабжения и основным контуром отопления.
В накопительном бойлере косвенного нагрева устанавливается термостат. Именно он генерирует сигналы управления трёхходовым клапаном. Когда температура находящейся в баке воды опустится ниже определённого уровня, клапан по команде от термостата включится и перенаправит поток в ветку горячего водоснабжения из трубопровода отопления. Сигналы от термостата вернут клапан в первоначальное состояние, если температура воды в нагревателе превысит предварительно установленную отметку. Поток теплоносителя при этом направляется в трубопровод отопления.

При подключении бойлера косвенного нагрева необходимо убедится в возможности проведения всех коммуникаций а также приобрести необходимые датчики давления
В тёплую пору года агрегат работает иначе: поток не перенаправляется, а осуществляется управление режимами горения газового котла. При снижении температуры находящейся в бойлере воды термостат передаёт на трёхходовой клапан соответствующий сигнал. По этой «команде» последнее устройство «зажигает» основную горелку отопительного агрегата. Когда температура воды превысит определённое значение, подача на горелку газа прекращается.
Важно! При установке максимальной температуры воды в баке (она же – температура автоматического срабатывания термостата) пользователю следует учитывать, что её значение должно быть меньше величины данного параметра, выставленного для автоматики котла.
Наиболее эффективно работает вышеописанная схема при использовании газовых котлов, оснащённых автоматикой и циркуляционным насосом. В этом случае управлять клапаном может сам отопительный агрегат по полученному от термостата водонагревателя сигналу. Следует знать, что при работе системы нагрева воды с трёхходовым клапаном приоритет контура нагревателя выше, чем контура отопления.
Схема подключения бойлера косвенного нагрева к одноконтурному котлу
Для обеспечения эффективной совместной работы бойлера косвенного нагрева с одноконтурным газовым котлом используется схема с двумя циркуляционными насосами. Подсоединение такого типа фактически способно заменить вышеописанную схему с трёхходовым клапаном. Разделение потоков теплоносителя с применением насосов по разным трубопроводам – вот ключевая особенность подключения данного типа. Распределение приоритетов контуров такое же, как и в предыдущем случае. Однако более высокий приоритет контура водоснабжения перед отопительным контуром обеспечивается только за счёт специальной настройки алгоритма включения насосов.

Схема подключения бойлера косвенного нагрева к одноконтурному котлу
Попеременным включением насосов также управляют сигналы с установленного в баке термостата. Перед каждым аппаратом обязательно устанавливается обратный клапан. Создание такой обвязки бойлера косвенного нагрева препятствует смешиванию потоков теплоносителя.
Работает эта схема так: включение насоса ГВС сопровождается отключением насоса отопления. То есть система обогрева начнёт остывать. Однако заметное уменьшение внутридомовой температуры не будет наблюдаться по той причине, что подогрев воды в бойлере косвенного нагрева с газовым котлом будет длиться непродолжительный отрезок времени. Обитатели дома почувствуют это только при первоначальном пуске.
Иногда для создания в сооружении большой площади комфортной температуры хозяева используют несколько отопительных агрегатов. Тогда в обвязку накопительного водонагревателя устанавливается дополнительный насос.
Особенности обвязки бойлера косвенного нагрева с рециркуляцией
Если горячая вода не отбирается длительный временной интервал, она начнёт остывать. Для того чтобы дождаться момента достижения горячим потоком от бойлера до конечного потребителя может потребоваться несколько минут. Уменьшение времени слива остывшей воды обеспечивается использованием схемы обвязки бойлера косвенного нагрева с рециркуляцией. Реализуется это путём организации принудительного движения нагретого потока по замкнутым в кольцо трубопроводам.

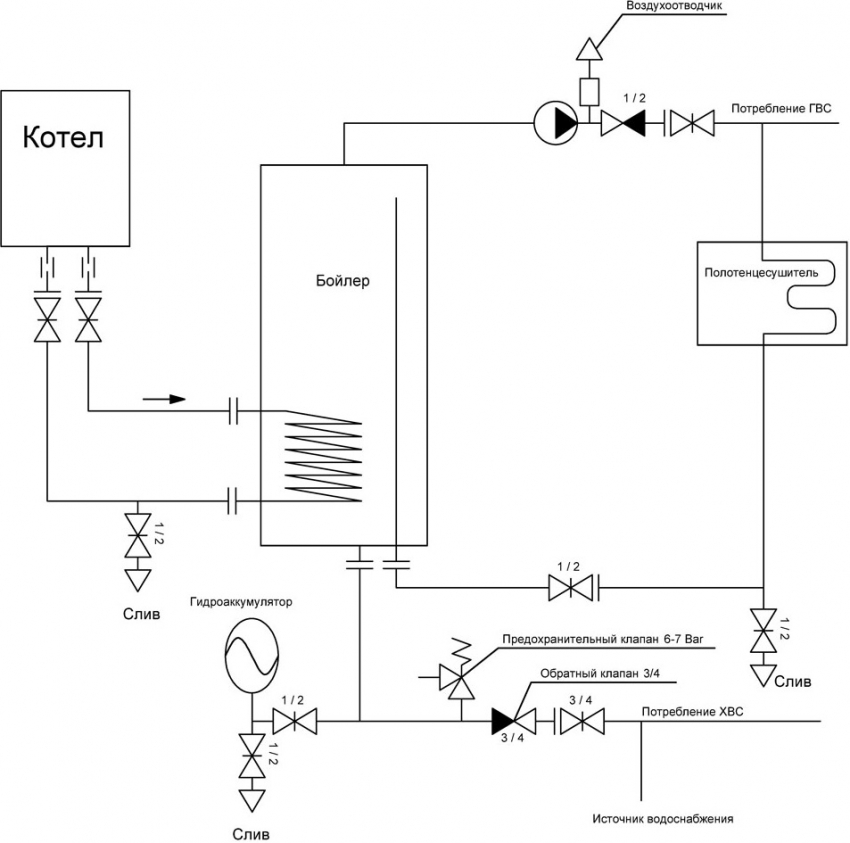

Схема подключения бойлера с системой рециркуляции
Полезный совет!При выборе схемы обвязки контуров отопления и ГВС (с возможностью рециркуляции либо без) необходимо учитывать особенности отопительной системы, а также провести точные расчёты мощности оборудования и уровень потребностей в горячей воде.
Техническое решение с рециркуляцией обеспечивает практически мгновенную доставку горячей воды к любому подключённому сантехприбору. Оно предусматривает, что в обвязку бойлера косвенного нагрева монтируется ещё один контур, оснащённый собственным циркуляционным насосом, и устанавливаются дополнительные конструктивные компоненты:
- предохранительный клапан (предназначен для защиты водонагревательного устройства от повышенного давления);
- автоматический воздухоотводчик (препятствует завоздушиванию насоса);
- расширительный бачок (выполняет функцию компенсации давления в контуре ГВС, когда краны закрыты);
- обратный клапан (предотвращает возникновение в трубопроводе обратного потока воды).
Статья по теме:
Бойлеры для воды: обзор лучших предложений на современном рынке
Обзор лучших моделей и производителей. Разновидности и правила выбора подходящего водонагревателя. Слив воды из бойлера.
Изготовление своими руками бойлера косвенного нагрева
Вся работа заключается в сборке входящих в конструкцию составных частей. В качестве примера приведём изготовление водонагревателя со змеевиком. Несложный принцип работы этого устройства вселяет уверенность, что такой бойлер косвенного нагрева создать можно самостоятельно.

Схема конструкции и подключения типового бойлера косвенного нагрева
Изготовление и выбор бака для накопительного водонагревателя
В бойлере в качестве ёмкости используется бак. Объём данного компонента конструкции – величина производная от потребностей в горячей воде обитателей дома. Этот показатель рассчитывается с учётом того, что согласно нормам на одного члена семьи в день должно приходиться порядка 50-70 литров. Таким образом, если семья состоит из 4-х человек, можно остановить свой выбор на 200-литровом бойлере косвенного нагрева, цена комплектующих которого не сильно обременит семейный бюджет.
Однако, обойтись без серьёзных затрат здесь не удастся, поскольку бак для нагревательного устройства необходимо изготавливать из недешёвых сплавов алюминия, дорогостоящей нержавеющей стали или другого стойкого к коррозии материала, стоимость которого тоже относительно высокая. В качестве альтернативы подойдёт и газовый баллон. Однако его стенки необходимо предварительно очистить и загрунтовать. Иначе от воды будет исходить запах газа.
В баке проделываются 5 отверстий: 1 внизу для подсоединения сливного крана, ещё 1 снизу для входной трубы, 1 сверху для отбора воды и 2 сбоку для установки змеевика. Зная, что этот бойлер косвенного нагрева придётся эксплуатировать и по окончании отопительного сезона, необходимо создать условия для установки ТЭНа путём высверливания отверстия снизу. Сделав отверстия, закрепите в них краны шарового типа либо запорные элементы.

Объем бака бойлера необходимо выбирать исходя из количества проживающих в доме человек и точек потребления воды
Изготовление змеевика: необходимы материалы и описание процесса
Этот элемент выполняет в накопительном бойлере функцию нагревательного контура. То есть в него поступает теплоноситель – горячая вода из отопительной системы. От контакта с нагретой поверхностью змеевика, температура водопроводной воды, присутствующей во втором контуре, соответственно, повышается.
Для этого компонента подойдёт латунная или медная трубка. Её длина и диаметр определяются объёмом бака. На 10 литров должно приходиться в среднем 1,5 кВт продуцируемой змеевидной трубкой тепловой мощности.
Полезный совет!Для экономии средств можно использовать металлопластиковую трубку или такой же элемент, изготовленный из другого металла, характеризующегося хорошей теплоотдачей.
Накручивайте трубку на цилиндрическую оправку по спирали. Для этого подойдёт труба или бревно большого диаметра.
Наматывая змеевик, необходимо следить за витками, придерживаясь следующих рекомендаций:
- не допускайте их соприкосновения друг с другом. Так будет обеспечен лучший контакт поверхности змеевика с нагреваемой водой;
- не рекомендуется прикладывать чрезмерные усилия. Тогда снять с оправки змеевик будет непросто;
- корректно рассчитайте количество витков, исходя из высоты и объёма бака.

Змеевик для бойлера косвенного нагрева, выполненный из медной трубки
Теплоизоляция бака и монтаж готовой конструкции
Наружную поверхность бойлера косвенного нагрева этой модификации необходимо покрыть теплоизолирующим слоем. Такое техническое решение увеличит КПД агрегата и снизит тепловые потери. Чтобы утеплить ёмкость, используйте монтажную пену, минвату либо другой теплоизолирующий материал, крепить который к основе можно полосовыми стяжками, клеем или проволокой. Для придания внешнему виду бака привлекательности, его корпус лучше покрыть фольгированным утеплителем либо тонким листовым металлом.
Также можно создать прототип сэндвич-конструкции. Такой вариант предусматривает установку создаваемого бойлера в бак большего диаметра. Образовавшуюся между поверхностями полость можно заполнить пенопластом либо другим теплоизоляционным материалом, сформировав, таким образом, своего рода термос.
К сборке конструкции можно приступать после подготовки всех требуемых частей и следуя алгоритму действий:
- змеевик монтируйте внутри бака вдоль его стенок либо по центру. Припаяйте патрубки и к входной, и к выходной трубам бака;
- определитесь с тем, как будет устанавливаться нагреватель. Здесь существует два варианта. Обычно ко дну напольных бойлеров косвенного нагрева привариваются опоры. Если же вы остановили свой выбор на бойлере косвенного нагрева настенного типа, то припаяйте, а лучше приварите к задней поверхности петли (или «ушки»);

Современные бойлеры косвенного нагрева оснащены современными приборами по контролю температуры, а также качественной теплоизоляцией, что сложно повторить в бойлерах, выполненных своими руками
- установите ТЭН;
- плотно закройте бойлер крышкой;
- подключите змеевик к контуру отопительной системы. При этом руководствуйтесь стандартными правилами выполнения данной процедуры;
- подсоедините входную и выходную трубы для воды;
- произведите разводку трубы в ванную комнату либо на кухню в точку водозабора.
Теплоаккумулятор для котлов отопления: особенности устройства и подключения
Цель использования данного агрегата – сбор и хранение нагретого до определённой температуры теплоносителя для дальнейшей его передачи в систему, когда в этом возникнет необходимость. Будучи связанным с водяным контуром помещения, аккумулятор подобного типа обеспечивает поддержку температурного режима, даже если источник тепла будет отключен.
Полезный совет! Если водяное отопление дома производится от электроэнергии, оформление ночного тарифа со сниженными расценками стоимости 1 кВт/ч. позволит сэкономить на оплате счетов. Отопительную систему достаточно будет нагревать ночью, а в дневное время будет работать теплоаккумулятор.

Теплоаккумулятор используется для поддержания нагретой до определённой температуры воды
Это устройство выполняет и другие функции. К основным из них можно отнести:
- почти на треть снижает расход топлива. При этом КПД топливной установки повышается;
- предохраняет от перегрева приборы отопления, собирая излишки тепла;
- нагревает воду для системы ГВС. То есть, по сути, это одна из разновидностей бойлера косвенного нагрева. Цена данного агрегата колеблется в очень широких пределах: от 13 до более 300 тысяч рублей;
- бак теплоаккумулятора может связывать несколько источников тепла, работающих на различных видах энергии или топлива;
- конструктивное исполнение устройства позволяет осуществлять отбор теплоносителя разной температуры.
Устройство теплоаккумулятора и рациональное подключение внешних приборов
В качестве главной детали данного агрегата выступает цилиндрической формы нержавеющий бак, наполненный жидкостью, характеризующейся высоким коэффициентом теплоотдачи. Его обвязка осуществляется теплоизолирующим материалом. В сочетании с установкой верхней рубашки, такое конструктивное решение увеличивает время остывания теплоаккумулятора. Внутри цилиндрической ёмкости размещаются от 1 до 3 теплообменников. Количество змеевиков определяется возможностями и потребностями хозяев жилья.
Разогретая вода от твёрдотопливных или газовых котлов поступает в полость бака аккумулятора сверху, а охладившаяся жидкость оседает ближе ко дну и для разогрева вновь перекачивается в котёл.

Схема устройства теплоаккумулятора с возможностью подключения к альтернативным источникам энергии
Нижний отсек обычно имеет температуру порядка 35-40°С. Поэтому подсоединять его целесообразно к системе тёплого пола. Температура средней части составляет 60-65°С. Поэтому подключать к ней следует отопительные приборы. К горячему водоснабжению подключается верхняя часть бака. Температура воды там достигает 80-85°С.
Как правильно купить бойлер косвенного нагрева: рекомендации и популярные модели
При выборе устройства для обеспечения определённого объекта горячей водой, его внешний вид не должен быть главным критерием. Необходимо принимать во внимание характеристики, напрямую влияющие на эффективность эксплуатации агрегата данного типа. Касается это, в первую очередь его объёма. Причём в расчёт следует брать пиковые нагрузки на водонагревательный аппарат.
Эксперты рекомендуют отталкиваться от следующих значений:
- для 1 человека будет достаточно объёма 50-60 л;
- для 2-3 людей понадобится бойлер объёмом 80-120 л;
- для 3-5 людей рассмотрите 120 — 200-литровые модели.

Современные производители предлагают потребителям широкий выбор бойлеров косвенного нагрева разного размера и формы
Наибольшую популярность получили, судя по отзывам, бойлеры косвенного нагрева ниже представленных марок.
Характеристики бойлера косвенного нагрева Протерм 200 литров Protherm B200S
Теплоизоляция данного агрегата изготавливается из пенополиуретана. Свойства, присущие этому материалу, сводят тепловые потери к минимуму. На панели управления предусмотрена индикация температуры находящейся в бойлере воды. Титановый анод и эмалированная поверхность обеспечивают надёжную защиту этого водонагревателя от коррозии и от образования накипи. Спаренный стальной теплообменник находится в нижней части агрегата. Это позволяет существенно увеличить запас горячей воды и ускорить процедуру её нагревания.
Полезный совет!Для достижения максимальной эффективности функционирования бойлера косвенного нагрева Протерм этой модели, эксплуатируйте его в комбинации с котлами «Медведь» и «Гризли» стационарного типа от этого же производителя из Словакии.
Ниже приведены основные технические характеристики водонагревателя Protherm B200S:
Объём, л | 200 |
Форма | Цилиндрическая |
Тип размещения | Напольное |
Количество теплообменников, штук | 1 |
Регулятор температуры | Механический |
Температура воды (максимальная), °С | 90 |
Суточные потери энергии, кВт | 2 |
Вес, кг | 90 |
Характеристики бойлера косвенного нагрева Дражице
Если вы желаете купить бойлер косвенного нагрева 200 литров напольного размещения, рекомендуется рассмотреть модель DRAZICE OKC 200 NTRR от производителя из Чехии. Эта компания выпускает подобную технику более 60 лет, постоянно усовершенствуя её функционал и дизайн.

Модель бойлера DRAZICE OKC 200 NTRR можно подключить как к системе отопления, так и к электросети
В модельном ряду присутствуют агрегаты, обеспечивающие значительную экономию энергоресурсов. Преимуществом является относительно доступная цена бойлера косвенного нагрева 200 литров Дражице – порядка 33 тыс. рублей, причём, не в ущерб высокому качеству работы и длительности срока эксплуатации. Ещё один плюс касается вопроса, как подключить бойлер косвенного нагрева Дражице. Здесь существует два варианта: к системе отопления либо к электросети.
Технические характеристики бойлера DRAZICE OKC 200 NTRR:
Объём, л | 200 |
Форма | Цилиндрическая |
Тип размещения | Напольное |
Количество теплообменников | 2 |
Регулятор температуры | Механический |
Температура воды (максимальная), °С | 110 |
Вес, кг | 108 |
Технические характеристики бойлера косвенного нагрева ACV
Серия водонагревателей, предлагаемых бельгийской компанией ACV ─ это долговечные, надёжные, прочные, вместительные и современные агрегаты. Для минимизации уровня тепловых потерь большое внимание производитель уделил термоизоляции. Выполнена она из пенополиуретана – совершенно экологичного материала, характеризующегося прекрасными шумопоглощающими свойствами и очень продолжительным сроком службы. Удобство пользования добавляет большая емкость бака. Речь идёт о возможности покупки 300-литрового бойлера косвенного нагрева от этого производителя.
Технические характеристики агрегата модели ACV SMART SLE 300 представлены ниже:
Общий объём, л | 293 |
Подводимая тепловая мощность, кВт | 68 |
Время нагрева до 80 °С, минуты | 22 |
Производительность при нагревании до температуры 40 °С, литр/час | 2100 |
Вес пустого бойлера, кг | 87,0 |
Устанавливается бойлер ACV SMART SLE 300 в сухом помещении с температурой выше нуля. При этом необходимо правильно подобрать место расположения водонагревателя.

Модель бойлера SMART SLE 300 от компании ACV оснащена высококачественной теплоизоляцией, что позволяет снизить теплопотери при эксплуатации
Полезный совет!При установке, необходимо максимально сократить длину инженерных коммуникаций. Так, помимо экономии средств на покупку элементов меток трубопроводов, можно дополнительно снизить уровень теплопотерь. То есть, уже выяснив, как подключить бойлер косвенного нагрева данной модели, следите за тем, чтобы удалённость точек потребления горячей воды от агрегата была по возможности меньше.
Водонагреватель Gorenje GBK80ORRNB6
Если вы ищете компактную модель накопительного водонагревателя , способную обеспечить снабжение горячей водой дома, в котором обитают 1-2 человека, эксперты рекомендуют обратить внимание на это изделие от производителя из Словении компании Gorenje.
Компактный бойлер GBK80ORRNB6 имеет два теплообменника трубчатого вида. Его объёма хватает на обслуживание двух точек водозабора. Агрегат оборудован электронным блоком управления. Температура ГВС изменяется в диапазоне 15-75 °С.

Бойлер косвенного нагрева от компании GBK80ORRNB6 имеет удобную панель управления, что позволяет контролировать температуру воды
Функцию дополнительного нагревателя выполняют два «сухих» ТЭНа. В модели реализованы несколько типов защиты: от нагрева без воды и перегрева, от коррозии (установлен магниевый анод), от замерзания (реализована качественная теплоизоляция).
Ещё одно существенное достоинство данного агрегата – наличие функции контроля легионеллёза (распространённого лёгочного заболевания, средой обитания возбудителей которого является горячая вода). В целом, на сегодняшний день это одно из лучших по критерию цена-качество решений.
Технические характеристики водонагревателя Gorenje GBK80ORRNB6:
Объём, л | 72,6 |
Нагревательный элемент | 2 змеевика |
Вариант размещения | Настенное |
Давление воды (максимальное), МПа | 0,6 |
Вес, кг | 51 |
Габаритные размеры, мм | 507×500×803 |
Особенности водонагревателя Bosch SK 400-3 ZB
Результаты мониторинга современного рынка демонстрируют факт, что ассортимент бойлеров косвенного нагрева, производимых немецким концерном Bosch, содержит весьма ограниченное количество позиций. Поэтому данная модель заслуживает особого внимания. Её отличает простота конструкторского решения.

Модель бойлера косвенного нагрева Bosch SK 400-3 ZB и схема подключения устройства
Источник
