Дефлектор на дымоход газового котла: виды конструкции, рекомендации по установке

Что такое дефлектор и зачем он нужен?

Обустройство печи и отвод продуктов сгорания – одно из самых сложных мероприятий при строительстве бани. Важно не просто добиться быстрого и равномерного прогрева парной и длительного остывания, но и создать условия для хорошей тяги. Конечно, последняя позволит выводить дымные массы через трубу, но в холодную ветреную погоду они могут подаваться назад в дымоход. Чем опасна обратная тяга? Прежде всего тем, что в помещение, где находятся люди, попадают воздушные массы, содержащие токсичные вещества.

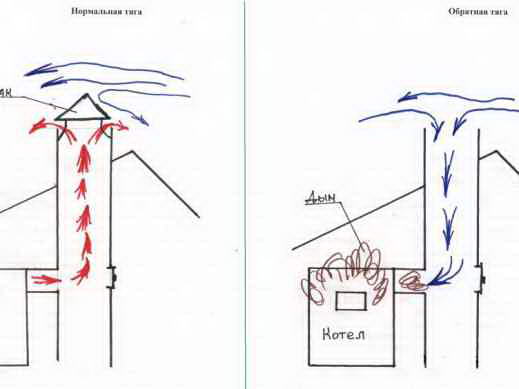

Именно для того, чтобы избежать эффекта обратной тяги и были придуманы дефлекторы дымоходов. В строительстве применяют несколько видов подобных устройств, но все состоят из одинаковых базовых элементов:

• внешний цилиндр – ее роль играет обычная труба из асбеста, керамики или металла;
• диффузор – крепится к цилиндру сверху при помощи специальных скоб. Другое название такого элемента – верхний стакан;
• зонтик – самая верхняя часть конструкции, представляет собой колпак в виде конуса. Несет защитную функцию;
• нижний стакан – опирается на крышу. Выступает основой всей конструкции дефлектора.

Различия видов заключаются в некоторых нюансах конструкции. Например, в некоторых устройства в зонтиках предусмотрен обратный конус, который препятствует образованию завихрений. Последний негативно влияет на отвод дымных масс.

Установка дефлектора на дымоход решает сразу несколько важных задач:

• защита трубы от влаги и мусора. И речь идет не об обычном бытовом мусоре, который вряд ли в избытке находится на крыше строения. Это листья, снег зимой и большое количество воды летом. Влага губительно сказывается на трубах системы – быстрее образуются сажевые отложения, снижающие силу тяги. Кроме того, в межсезонье на крышах часто вьют гнезда птицы. Такая насадка сможет защитить всю систему от преждевременного выхода из строя;
• увеличение КПД дымоотвода на 15-20 %;
• минимизация затрат на монтаж дымоотвода;
• эффективное искрогашение – немаловажная задача, обеспечивающая противопожарную безопасность. Последняя особенно актуальная для бань и крыш, выполненных из не огнеупорных материалов.

Как правило, дефлекторы устанавливаются на дымоходы твердотопливных котлов. Для газового оборудования они не нужны – это определяет СНиП. Исключения составляют ситуации, когда дымоотводящая система газовых котлов дополняется турбодефлектором. При этом температура выходящих газовых масс не должна превышать показатель в 500 градусов Цельсия. И даже в этом случае для соблюдения мер безопасности при установке выбирают насадки из высокотемпературных материалов.

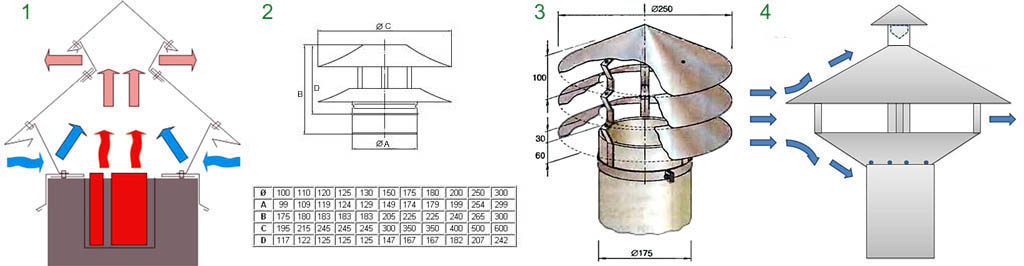

Принцип действия

Дымовые дефлекторы устанавливаются в вытяжной канал или на дымоотводную трубу для усиления тяги внутри.

Принцип действия таковой:

1. Ветер с воздушными потоками окружает стенки наружного цилиндра, формируя необходимое сопротивление.
2. Часть потока воздуха завивается в вихри и поднимается наверх по приспособлению. Потом воздух совмещается с продуктами горения, которые выходят из дымохода.
3. Масса воздуха с дымом приведёт к повышению вытяжного эффекта внутри составляющей дымаря. Вне зависимости от направленности воздушных потоков, такой процесс ведёт к усилению движения в обогревательном оборудовании.

Верховой цилиндр обладает спецзазорами для затягивания дыма. Порой воздушные завихрения, образуемые снизу под колпаком, могут не давать выходить продуктам горения. Это представляется большим конструкционным минусом.

Трудность разрешается за счёт установки под зонтом перевёрнутой конусовидной насадки, она предназначается для отражения, рассекания и вывода масс из дымоотвода.

Материалы изготовления

Ветровые насадки создаются из такого сырья:

• лист оцинкованный;
• алюминиевые листы;
• нержавеющие листы из стали;
• медные (дорогостоящее сырьё, применяется изредка);
• встречаются подготовленные пластмассовые колпаки, используемые для вентиляционных систем.

По техническим параметрам нагнетатели тяги встречаются стационарными (недвижимыми) и ротационными (крутящимися).

Преимущества и недостатки

К достоинствам механизма следует отнести следующие:

• эффективную защиту от грязи и всевозможных осадков;
• увеличение силы тяги.

Этот прибор имеет простую структуру, поэтому может быть легко изготовлен и установлен своим руками из доступных недорогих средств. В то же время до сих пор существует немало противников дефлектора, многие потребители задаются простым вопросом – или он нужен.

Вентдефлектор может замерзнуть, покрыться нагаром и копотью, в него может забиться мусор, листья и пыль. В любом из этих случаев обитатели дома имеют большой риск угореть. Коэффициент полезного действия печки или котла от использования дефлектора увеличивается незначительно, но при этом устройство требует регулярной чистки и осмотра его состояния. Если речь идет о печках и котлах на пропане, то профилактические осмотры требуется проводить каждые три месяца, если говорить о нагревательных элементах, работающих от жидкого горючего или газа – каждые полгода.

Совет в этой ситуации можно дать такой – когда в доме оборудована старая печка на дровах или углях, в которой слабая тяга и ветер постоянно задувает в трубы, то оптимальным вариантом станет несложный дефлектор или простой дымник, выполненный в виде зонтика или простого шатра.

А вот во всех остальных ситуациях следует хорошо продумать, какой именно тип дефлектора будет оптимальным для конкретного котла, печи и трубы. Разобраться с этим вопросом помогут специалисты исходя из своего опыта и знания нормативов. Они смогут подобрать именно тот вариант дефлектора, который обеспечит бесперебойную работу, эффективную тягу и полную безопасность для обитателей дома.

Сделать самому или купить прибор?

Вопрос о целесообразности покупки дефлектора волнует экономных домовладельцев. Это не удивительно, ведь самое простое устройство стоит порядка 17-18 долларов. Средняя же цена при покупке составляет 45-60 долларов.

Варианты флюгарок, предлагаемые производителями и частными фирмами, весьма разнообразны. Некоторые модели выполнены настолько мастерски, что похожи на настоящее произведение искусства

При этом изготовить прибор не составит особого труда. Да и эстетическая составляющая не всегда стоит на первом месте. Иногда дефлектор нужен на дымоход котла, обогревающего гараж или другое подсобное помещение.

Стоимость самых простых вариантов дефлектора начинается от 17 долларов. Чтобы купить модель Ханженкова, ЦАГИ или Вольперта-Григоровича из оцинкованной стали понадобится до 50 долларов. Причем, это могут быть заводские изделия или изготовленные кустарным способом.

От метода изготовления не зависит эффективность работы приспособления. Здесь главное подобрать правильный диаметр изделия и нужную модель, способную удовлетворить потребности конкретного дымохода.

При покупке следует обратить внимание на характеристики дефлектора:

• тип материала;
• толщину металла;
• диаметр патрубка для крепления на трубу дымохода.

Также производители предлагают варианты из нержавеющей стали. Они отличаются стоимостью – цена поворотных моделей из нержавейки может достигать 140 долларов и более.

Самые распространенные дефлекторы, применяемые для дымоходов в частных домах, коттеджах и банях: ЦАГИ, круглый «Волпер», Н-образный, звездообразный «Шенард», Григоровича и открытый Astato.

Для дымоходов на крышах домов, которые расположены в местности с порывистыми ветрами, часто выбирают именно н-образные варианты дефлекторов

Купить или соорудить усилитель тяги – решать предстоит индивидуально. Для любителей что-то мастерить по дому это задание окажется приятным и интересным занятием.

Если же нет никаких инструментов и навыков проведения работ по дому, то проще и удобнее будет приобрести готовое изделие, подобрав наиболее подходящую модель, которая не будет выбиваться из общей картины крыши.

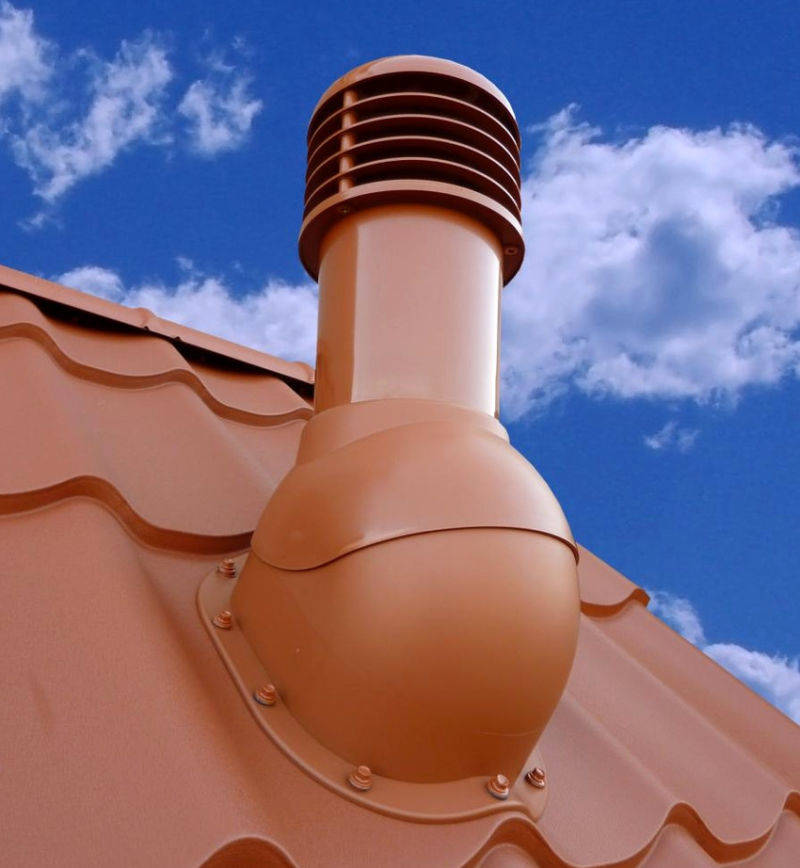

Сейчас не проблема выбрать модель дефлектора, способную органично вписаться в композицию крыши

При покупке или самостоятельном изготовлении устройства важно учитывать материал покрытия крыши. Если это легковоспламеняющийся материал, то нужно обязательно предусмотреть наличие искрогасителя. Это важный пункт, обеспечивающий безопасность всем членам семьи, проживающим в доме.

Обзор популярных моделей

Рассмотрим более детально самые распространённые модели дефлекторов.

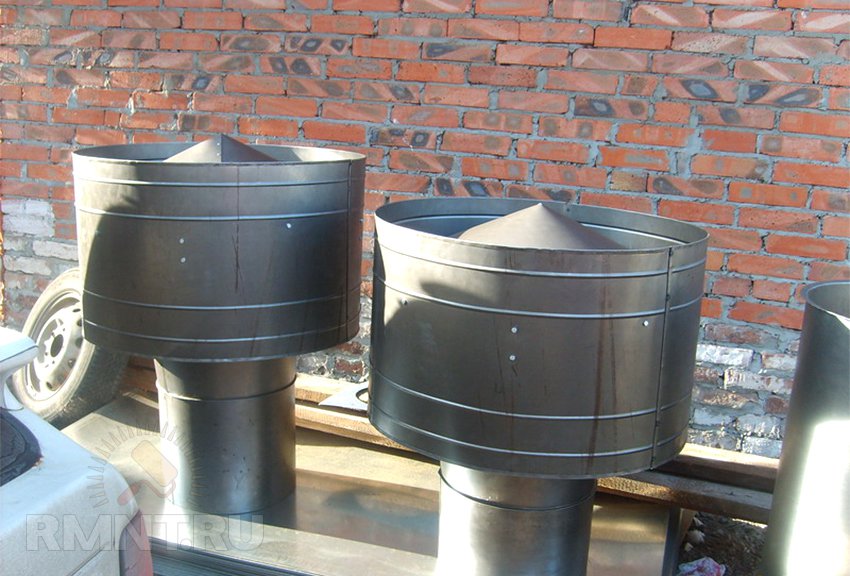

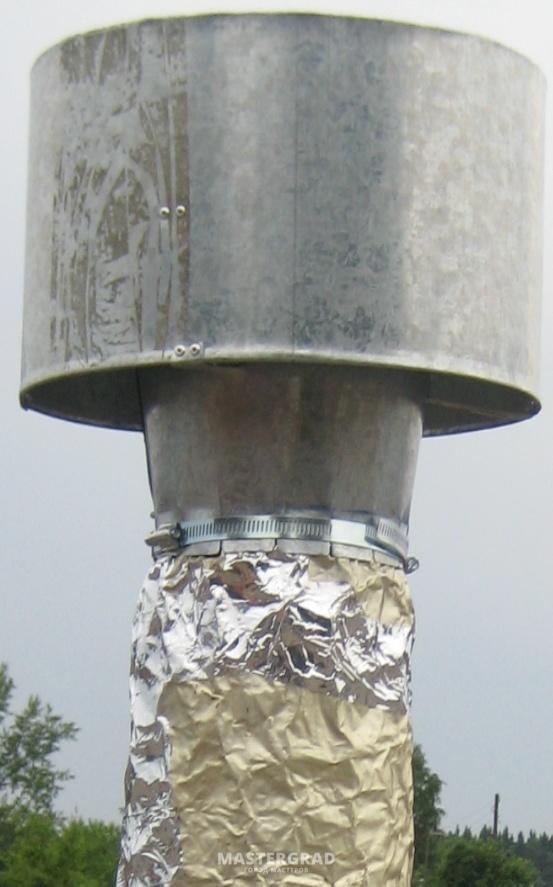

Дефлектор вентиляционный Цаги

Эта модель считается наиболее популярной. Такое приспособление обладает большим диаметром, чем дымоход. Воздушные потоки обтекают устройство со всех сторон, в результате чего по бокам образуются области повышенного давления, а в задней и передней зоне возникает разряжение, увеличивающее тягу.

Устройство такого изделия исключает защиту канала дымохода от атмосферных осадков. Поэтому после монтажа этого приспособления требуется дополнительная установка защитного колпака.

Дефлектор Цаги подходит для использования и в дымоходных, и в вентиляционных системах

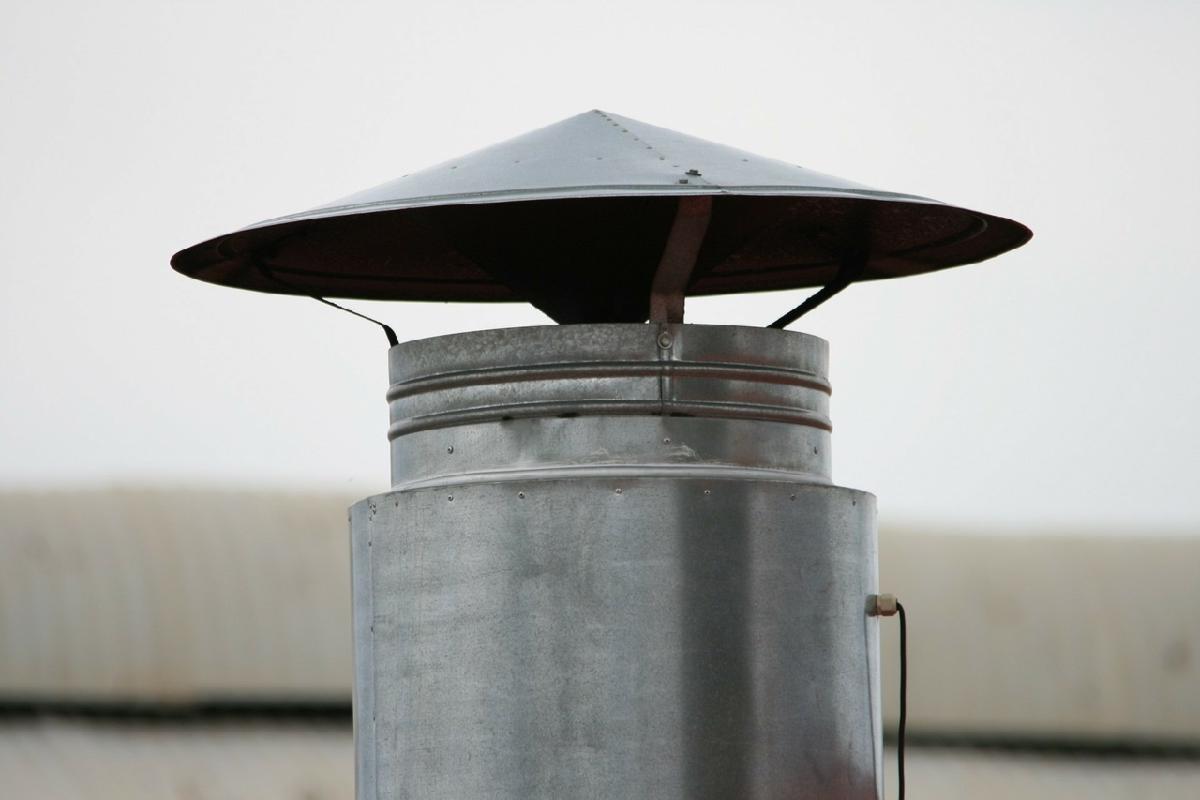

Тарельчатый

Тарельчатый дефлектор на дымоход газового котла от задувания также зарекомендовал себя высокой эффективностью и простой конструкцией. За счет изогнутой формы, внешне очень схожей на две противоположно расположенных тарелки, обеспечивается высокая тяга из трубы дымохода, а также надежная защита от попадания атмосферных осадков.

Тарельчатый дефлектор также устанавливается очень часто

Принято считать, что дымоотводы, оснащенные тарельчатым дефлектором, меньше всего подвержены загрязнению.

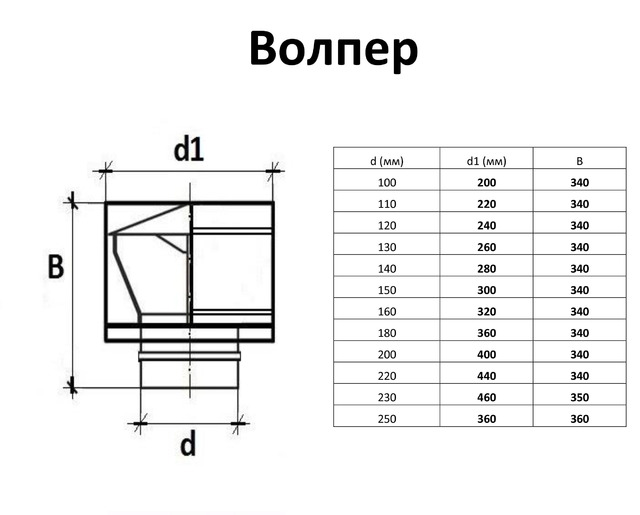

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

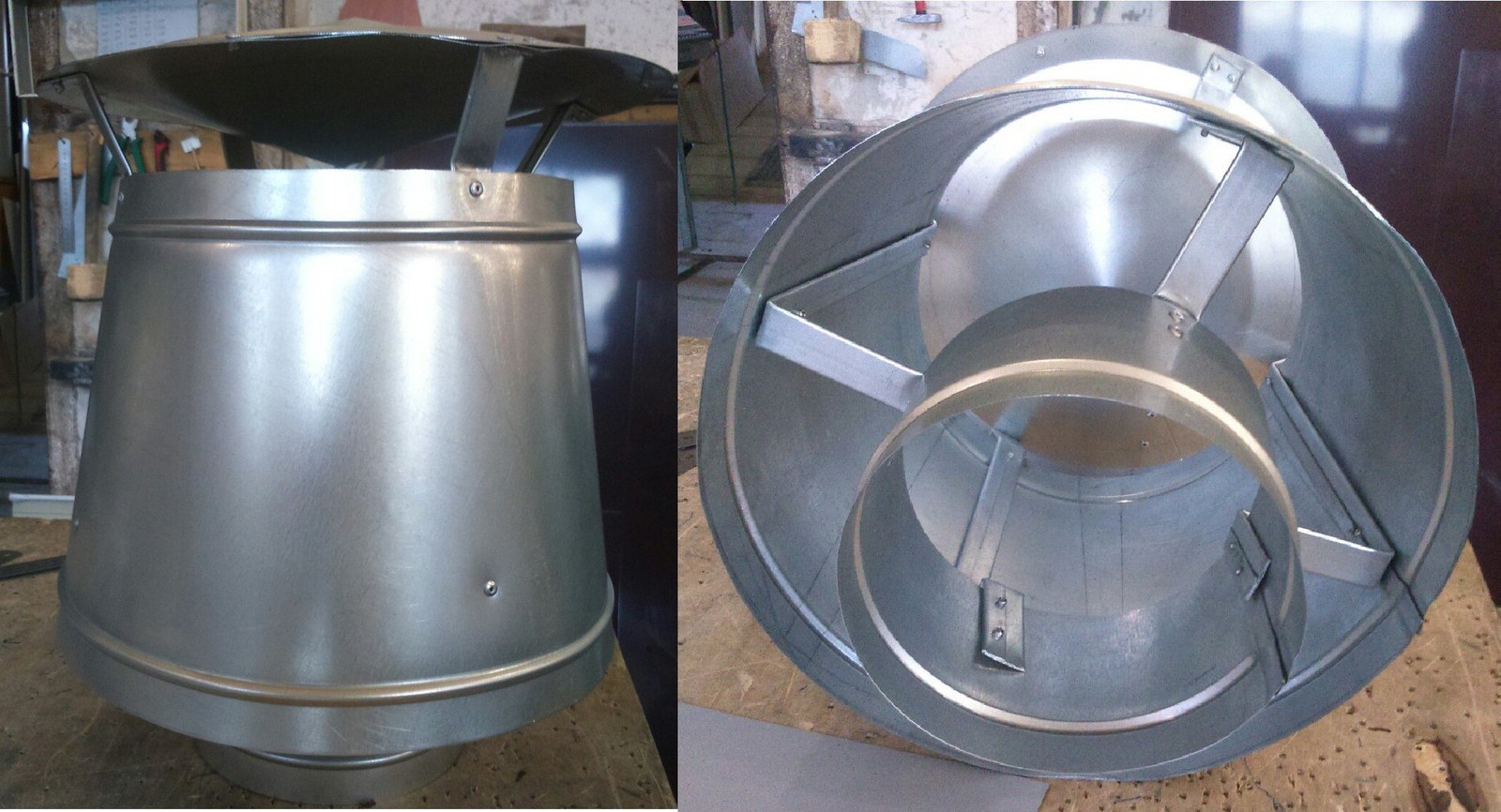

Дефлектор Григоровича

Очень популярная модель дефлектора, увеличивающая тягу в дымоходных и вентиляционных конструкциях. Такой дефлектор нетрудно собрать своими руками. Конструкция этого приспособления включает в себя такие составляющие: нижний цилиндр с двумя патрубками, верхний цилиндр, конус и два кронштейна.

Поступающий из трубы дым оказывается в суженом канале диффузора, посредством чего происходит разрежение. Для сборки такого приспособления, как правило, используют жестяной лист или пластину из оцинкованной стали.

Дефлектор Григоровича имеет очень простую конструкцию и его часто изготавливают своими руками

Н-образный

Такая модель используется преимущественно на производственных предприятиях или котельных, которые обладают большой мощностью. Монтаж Н-образного дефлектора происходит так: на устье трубы закрепляется патрубок аналогичного размера. В центральной части патрубка располагается специальная врезка, благодаря которой обеспечивается плотная стыковка устройства с дымоходной трубой. К поперечной трубе справа и слева фиксируют ещё две трубки, в результате чего образуется устройство, напоминающее букву «Н».

Для такой конструкции не требуется защитный козырёк, так как устье дымохода уже защищено горизонтальными частями. Н-образный дефлектор способствует усилению тяги при любом направлении воздушных потоков.

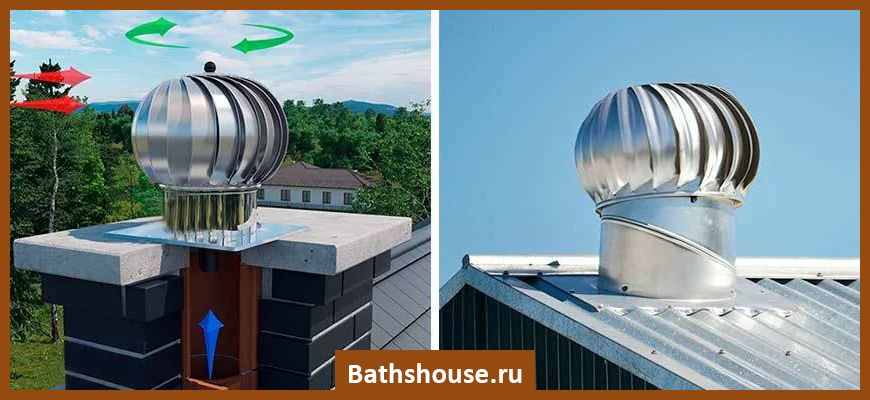

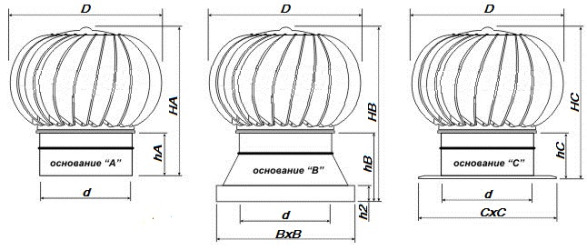

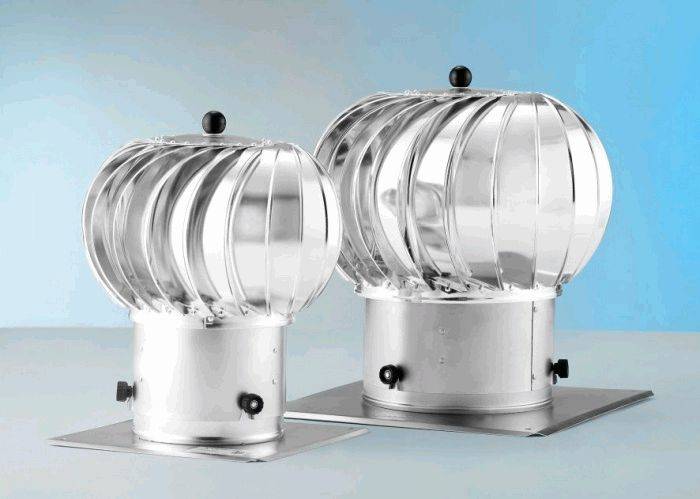

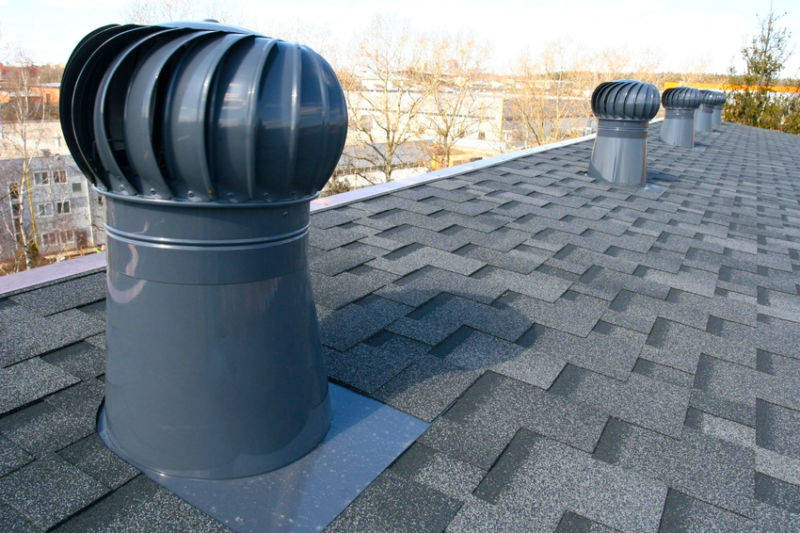

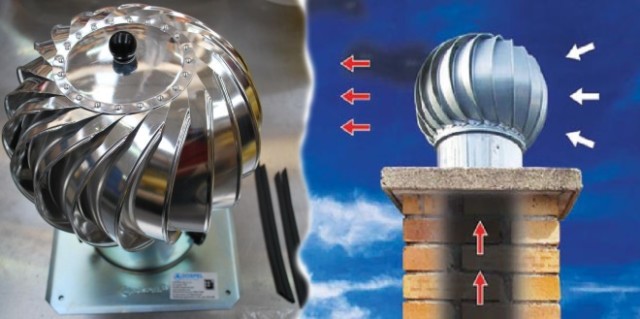

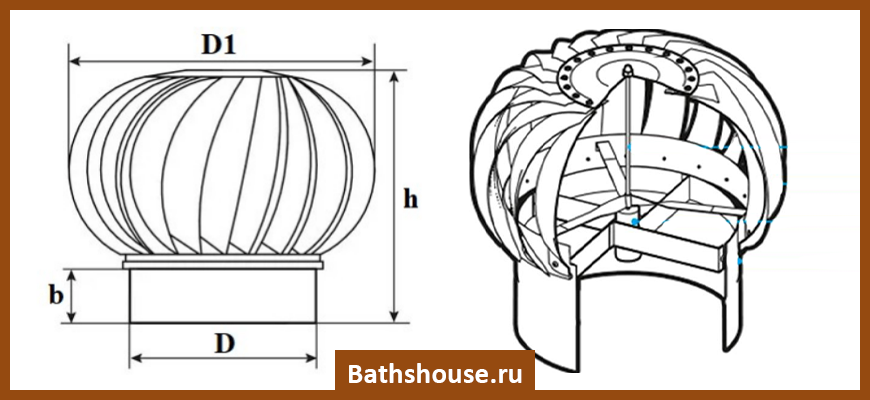

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Дефлектор «флюгер»

Такая модель включает в себя вращающийся корпус. Это приспособление включает в себя следующие элементы: флюгер, козырьки, подшипниковый узел. Вращение устройства осуществляется благодаря силе ветра, действующей на флюгер. Дефлектор на дымоход типа флюгер работает по принципу корабельного паруса.

Дефлектор-флюгер имеет в конструкции деталь, которая вращается от дуновения ветра

Особенности работы устройства заключается в следующем: воздушные потоки проходят между козырьками, таким образом воздух становится разреженным. Данная модель позволяет усилить тягу в дымоходе, исключить обратную тягу и образование искр.

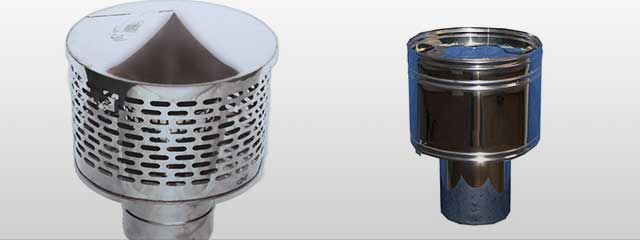

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме. В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений.

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Как сделать самому?

Представленные в магазинах дефлекторы изготавливаются в соответствии с ГОСТ 15150-69, однако, многие домовладельцы предпочитают изготовить прибор самостоятельно. Многие собственники частных домов предпочитают особо не утруждаться и просто оборудуют верхушку дымохода зонтом на специальном держателе. По сути, этот крышный прибор напоминает дефлектор Григоровича, но только без диффузора.

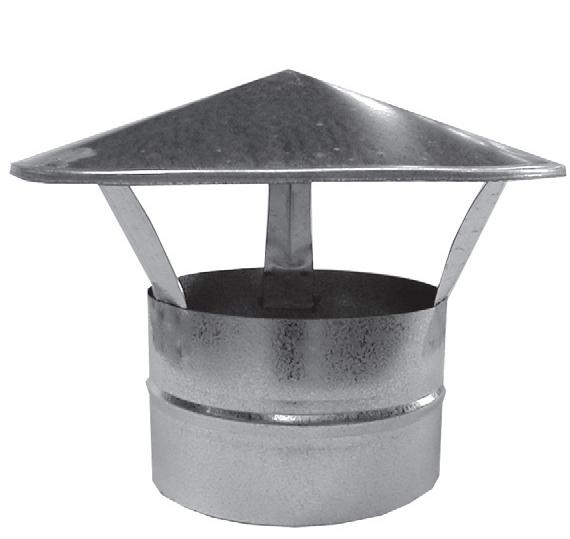

Зонт не увеличивает тягу, поэтому ее применение имеет смысл на дачах, которые не используются в качестве места круглогодичного проживания. Хозяева топят печь лишь несколько раз осенью и весной, поэтому дешевый вариант с зонтом их вполне устраивает.

Если же речь идет о доме или коттедже, то искусственное создание тяги необходимо, в противном случае не менее 20% топлива будет растрачиваться вхолостую. В этой ситуации нужно как минимум добавить в установку кольцо, которое разбивает ветер – это позволяет соорудить некоторое подобие дефлектора. Можно самостоятельно сделать эффективный дефлектор, поскольку его сборка не потребует много времени и трудозатрат. На все работы уйдет не более 2–3 часов.

Изготовление конструкции, увеличивающей тягу, своими силами включает такие основные этапы, как:

• нарисовать схему-чертеж;
• сформировать заготовки;
• непосредственно собрать дефлектор;
• зафиксировать его на трубе.

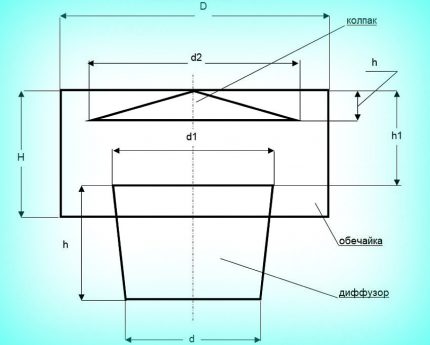

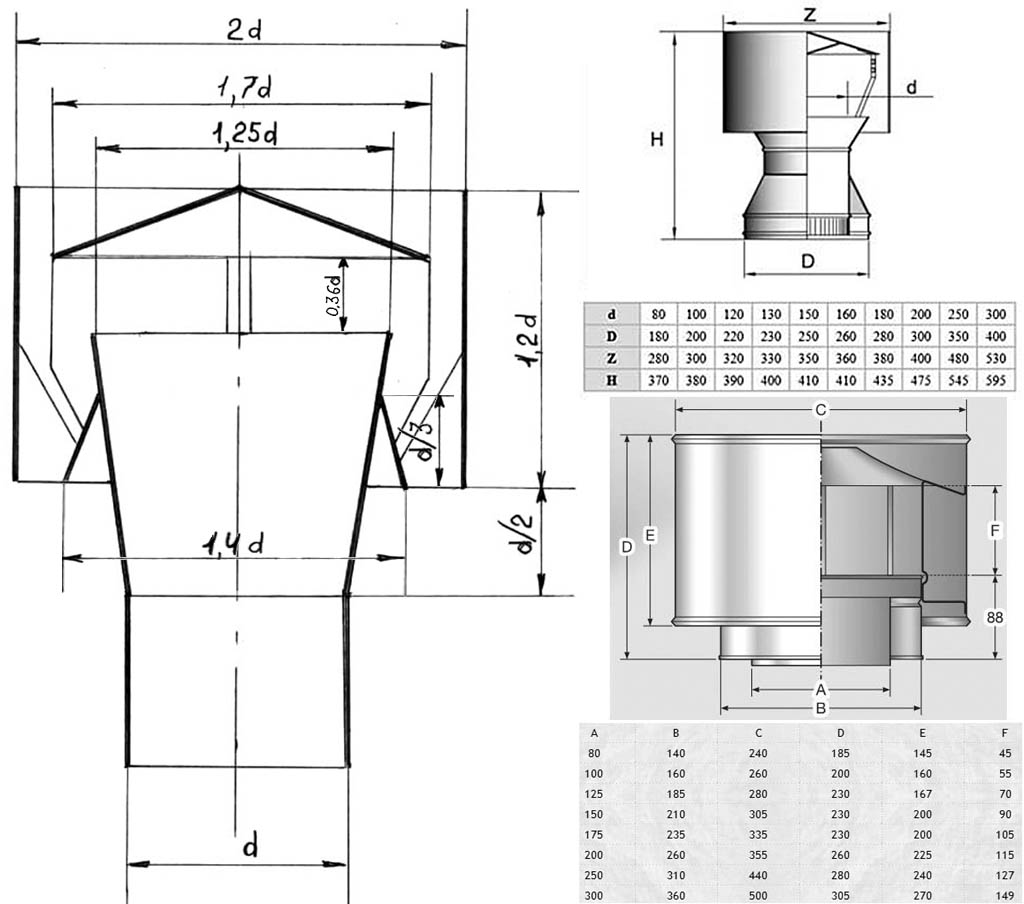

Чертеж правильнее всего составлять на листе бумаге. Для его максимальной точности следует предварительно вымерить размеры патрубка и колпака, ну и, конечно, длину непосредственно дефлектора. Чтобы не допустить ошибок, можно опираться на общеизвестные формулы, которые отталкиваются от внутреннего размера дымохода (d). Они рассчитаны специалистами и повсеместно применяются при оборудовании дефлектора.

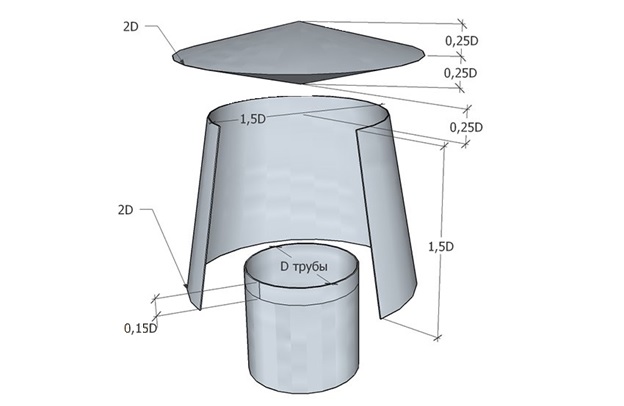

Расчет является следующим:

• высота дефлектора = 1,6–1,7 х d;
• ширина = 1,2–1,3 х d;
• ширина колпака = 1,7–1,9 х d.

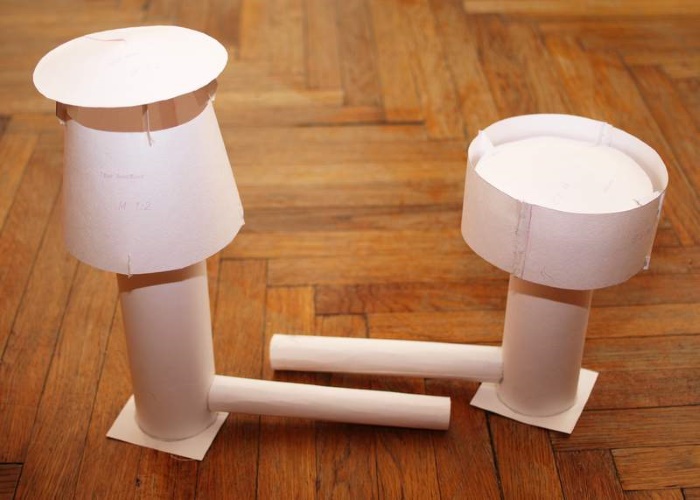

Чтобы изготовление устройства шло быстрее, после составления чертежа можно составить некий прототип установки из бумаги, это позволит увидеть все возможные ошибки и недочеты проекта.

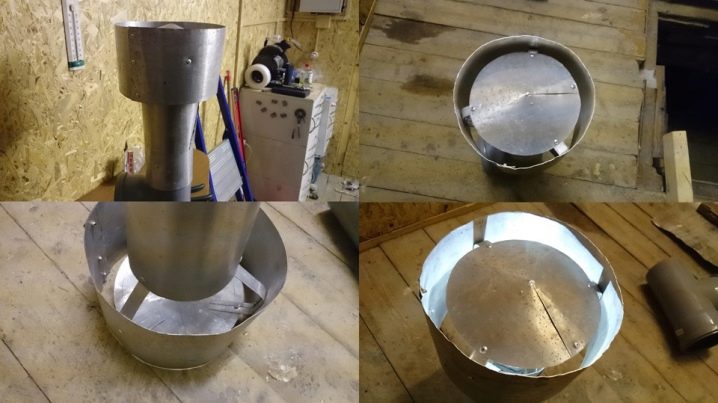

Затем следует приступать непосредственно к созданию металлической конструкции. Для работы используют оцинкованную сталь толщиной менее 1 мм. Бытует мнение, что самые качественные дефлекторы производится из меди, это в какой-то степени верно и оправдано, если в сарае случайно завалялся ненужных пластин меди. Если же его нет (а чаще всего именно так и бывает), то не стоит приобретать такой дорогостоящий материал, ведь нержавейка отлично справляется с возложенными на нее задачами, да и длительность ее службы никак нельзя назвать маленькой.

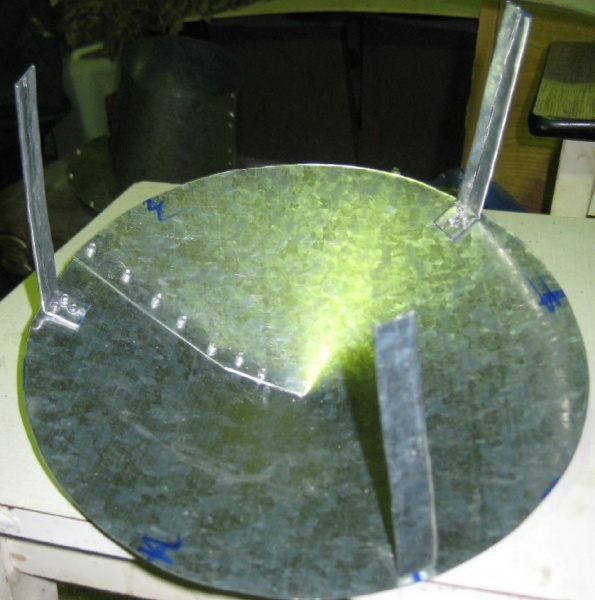

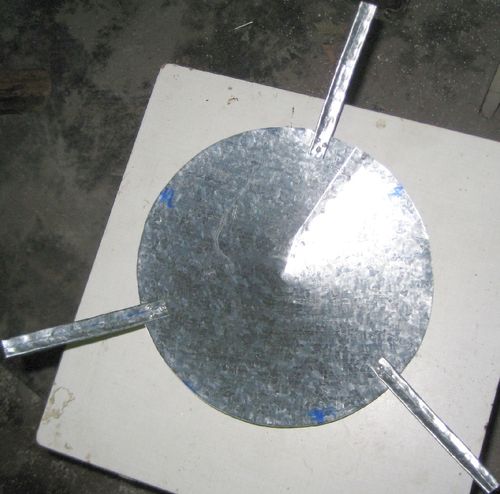

Заготовки вырезают из нержавеющей стали специальными ножницами, а затем приступают непосредственно к сборке установки. Для работы потребуется дрель, а также заклепочник либо сварочный аппарат. Стоит принять во внимание, что при проведении сварочных работ следует соблюдать правила техники безопасности и быть максимально внимательным, чтобы невзначай не прожечь небольшой участок конструкции. В том случае, если используются заклепки, можно формировать припуск для дальнейшего соединения деталей на специальном прокаточном станке. Если же ничего такого в домашней мастерский не обнаружено, то сгодится и самый простой молоток. Соорудив припуски, необходимо ровно закрепить детали друг с другом, затем при помощи дрели просверлить узкие отверстия и установить крепкие заклепки. Колпак к базовому основанию фиксируется ножками, их также предварительно изготавливают из листа более плотной оцинкованной стали.

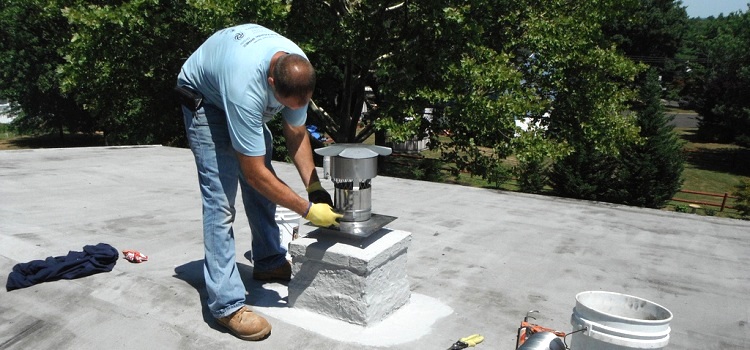

Когда самодельный дефлектор сооружен, необходимо приступить к главному этапу – его монтажу на дымовую трубу. Технология фиксации одинакова как для самостоятельно изготовленных приборов, так и для купленных на строительном рынке. Единственное, что нужно иметь в виду – для облегчения монтажа покупную конструкцию, реализованную в разобранном виде, следует собрать еще внизу и крепко зажать все крепления. Лишь после этого нужно смело отправлять на крышу. При фиксации конструкции к трубе следует осторожно просверлить крепежные отверстия, после чего останется лишь закрепить покрепче заклепки и убедиться в устойчивости конструкции – она не должна отклоняться в ту или другую сторону.

Если же она шатается, то имеет смысл использовать еще один хомут. Подобный вариант используется для труб дымоходов, которые не облицованы сверху кирпичом.

Если же требуется закрепить дефлектор не на асбестовой поверхности, а на кирпичной кладке, понадобятся особые переходники. По окончании монтажа следует проверить работу устройства. Для этого нужно включить отопление и убедиться в функциональности установки.

Стоит более подробно остановиться на основных ошибках, которые могут возникать в работе дефлектора.

Неприятности периодически случаются абсолютно со всеми приборами и вентиляционный дефлектор в этом смысле не исключение.

• Неправильная работа. Как правило, этот дефект возникает в тех ситуациях, когда изначально было подобрано устройство неправильного размера. Оно заваливается внутрь дымохода и перекрывает «дорогу» для выведения гари, дыма и копоти. Чтобы избежать возникновения подобных осложнений необходимо изначально исходить из норматива, что диаметр патрубка обязательно должен соответствовать диаметру самой внутренней трубы дымоходной установки. Если же монтируемый дефлектор имеет круглое или полукруглое сечение, а дымоход – квадратный, то стоит использовать специальные переходники.
• Покупка вращающейся модели в регионах с суровыми зимами. В условиях морозов и снегопадов она может обледенеть. Чтобы исправить недочет, необходимо лезть на крышу и удалять снег со льдом вручную, а это занятие никак не назовешь приятным во время морозной вьюги.

• Проблема связана с низкой или нулевой эффективностью прибора. Такое случается, когда место монтажа выбрано неудачно. Еще на этапе строительства эффективного дымохода необходимо учитывать особенности местности: не стоит устанавливать этот объект в зоне повышенной аэродинамической тени высоких деревьев и строений, дефлектор должен крепиться выше уровня конька крыши и прочих построек.
• Поломка дефлектора, а именно его вращающихся элементов. Это нередко случается, если прибор установлен своими руками из материалов низкого качества, тогда сталь начинает ржаветь и растрескиваться. Чтобы этого избежать, необходимо регулярно проверять состояние конструкции и смазывать подшипники. Если же поломка уже произошла, то имеет смысл изготовить новое устройство.
• Опасными последствиями чревата установка простого колпака. В непогоду он может покрыться льдом либо его может занести снегом. Если такое случится ночью, то все опасные продукты сгорания будут оставаться в доме и это может привести даже к гибели домочадцев. Именно поэтому лучше сразу установить технологичный дефлектор и не ставить опасные эксперименты со всевозможными зонтами и козырьками. Отдельно стоит установить искрогаситель, впрочем, это требование необязательно и отдается на усмотрение владельца дома.

Частые ошибки и проблемы с дефлектором

Основная ошибка при изготовлении и  устройстве вентиляционной насадки – устройство не по размеру или плохо закреплено. Неэффективная работа дефлектора сведет на нет все Ваши усилия. Труба должна оканчиваться выше конька, не должна быть расположена слишком близко к деревьям, колпак как зонт должен прикрывать выходное отверстие трубы от осадков.

Проверка тяги

Проверка тяги – обязательный момент. Для этого необходимо развести сильный огонь и понаблюдать за удалением продуктов горения.

Советы специалистов

Не берите слишком тонкую оцинковку. На некрупные изделия лучше взять лист толщиной 0,7-0,8 мм, на крупные – 1 мм.

Не экономьте на материалах – в данном случае качество играет огромную роль для обеспечения долговечности Вашего изделия.
